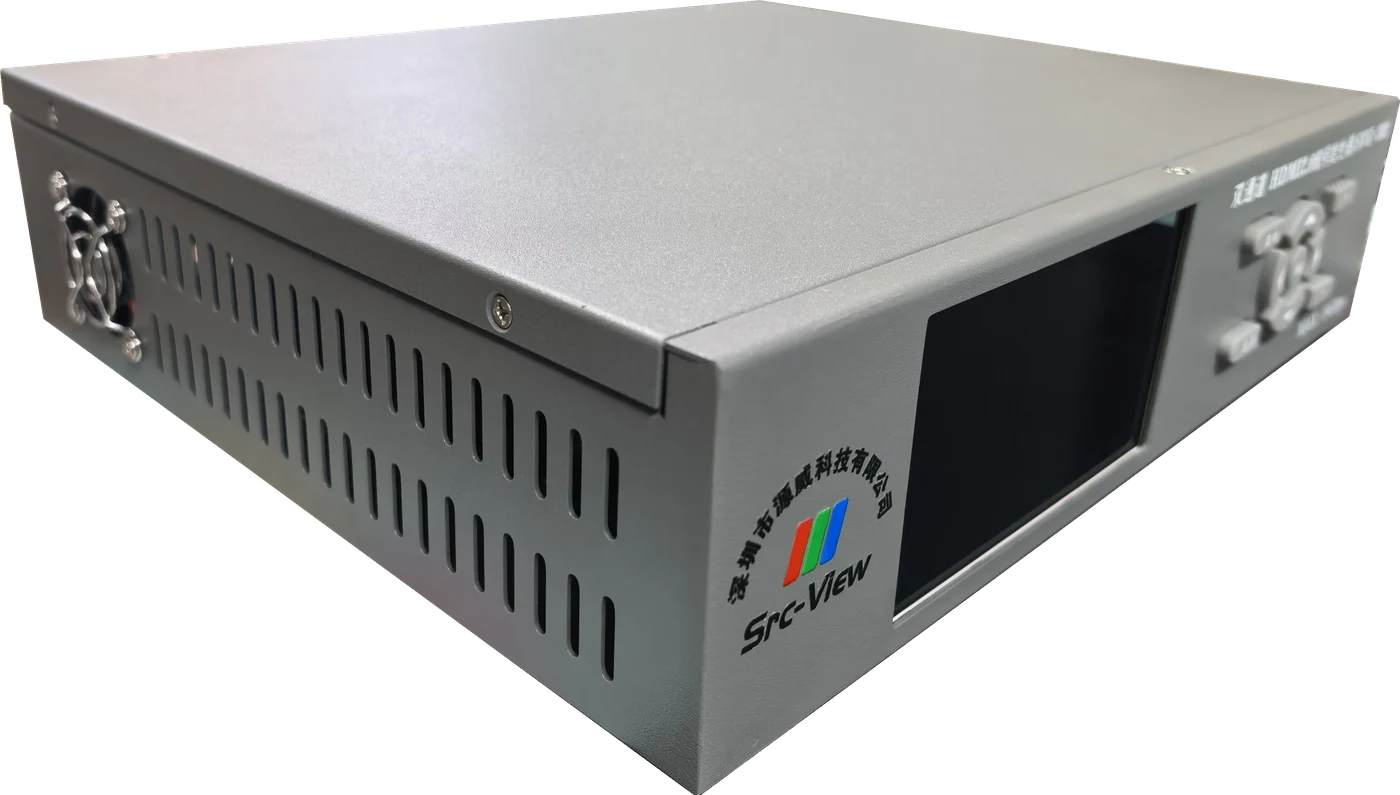

SVG-202
双通道 HDMI2.0 信号发生器
2 路 HDMI2.0 独立输出 ｜ 4K2K RGB444 60Hz ｜ 18Gbps
由深圳市源威科技有限公司自主研发设计。两路 HDMI2.0 完全独立，格式、画面、伴音均可独立设置；支持 HDCP1.4/2.2、CEC、ARC、EDID 检测并 OSD 叠加显示，内置 32+ 张专业测试图，是电视主板与整机产线的工业级测试信号源。
SVG-202 产品特点
一台设备同时供应两个 HDMI 测试工位，测试台布局更简洁、节拍更快
双通道完全独立
2 路 HDMI2.0 相互独立，每一路的格式、画面、伴音均可独立设置，一台设备同时供应两个测试工位，互不干扰。
4K2K RGB444 60Hz
像素时钟 27~600MHz，传输速率 6Gbps×3＝18Gbps，最高输出 4096×2160P60 RGB444；符合 CEA-861-F 标准全格式，向下兼容 HDMI1.x。
HDCP / CEC / ARC / EDID 检测
支持 HDCP1.4 / 2.2 / 1.4&2.2 / AUTO / OFF 五种模式，CEC 检测、ARC 检测（HDMI1）与 EDID 校验，测试状态可通过 OSD 直接叠加在输出画面上。
动态图像 + 滚动条
1080P25 / 30 / 50 / 60 格式下支持 3 秒动态图像播放；任意画面可叠加动态滚动条，轻松检测拖影与运动画质。
8 画面自动播放 + SD 卡
8 张以内画面可列表循环自动切换，每幅停留时间可设；支持 SD 卡 BMP 外置图片，标配 16G SD 卡（内含电子版说明书）。
工业级可靠设计
4.5 寸彩屏 + 9 个硅胶按键，操作简单；RS232 串口配开放通讯协议，可与白平衡调试等自动化设备联机使用。
技术规格
两路 HDMI2.0 完全独立，每一路的格式、画面、伴音均可独立设置
| 信号通道 | HDMI2.0 × 2向下兼容 HDMI1.x双通道独立设置 两路输出的格式、画面、伴音互不影响，可同时供应两个测试工位 |
|---|---|
| 视频格式 | 480I60480P60576I50576P50720P50720P601080I501080I601080P251080P301080P501080P602160P252160P302160P502160P60 符合 CEA-861-F 标准全格式（720×480I60 ~ 4096×2160P60），未标注 YUV420 的格式均为 RGB444 输出；像素时钟 27~600MHz，速率 6Gbps×3＝18Gbps |
| HDMI 检测 | HDCP：HDCP1.4HDCP2.2HDCP1.4&2.2AUTOOFF 其它：CEC 检测ARC 检测（HDMI1）EDID 校验 HDCP / CEC / ARC / EDID 测试状态可通过 OSD 直接叠加显示在输出画面上 |
| 内置测试图 | 32+ 张专业测试图算法实时生成 纯色场 / 灰阶 / 彩条 / 几何定位 / 串扰 / 清晰度 / GB50525 测量图等，详见下方清单 |
| 外置图片 | SD 卡 BMP 图片标配 16G SD 卡 SD 卡内附电子版说明书；外置图片数量取决于 SD 卡容量 |
| 自动播放 | 8 张以内列表循环每幅停留时间可设可手动切换 适用于老化测试与多画面自动巡检工位 |
| 动态功能 | 任意画面叠加动态滚动条3 秒动态图像播放 动态图像支持 1080P25 / 1080P30 / 1080P50 / 1080P60 格式，用于拖影与运动画面检测 |
| 伴音输出 | 正弦波 100Hz~20KHz扫频音wav 音乐文件 伴音内嵌于 HDMI 信号输出，两路独立设置 |
| 人机交互 | 4.5 寸彩色显示屏9 个硅胶按键 图形化菜单，操作简单直观 |
| 联机控制 | RS232 串口开放通讯协议 可与电脑或白平衡调试等自动化设备联机，协议文档可向我司索取 |
| 整机规格 | 305×270×80mm约 2.25kg（含包装 3.1kg） 紧凑型机箱，适合产线测试台摆放 |
| 电源与环境 | AC100~240V 50/60Hz工作温度 +5~35℃湿度 20~80%RH |
| 标准配置 | 主机 × 1电源线 × 116G SD 卡 × 1说明书（电子版） |
面板展示
前面板集成 4.5 寸彩屏与硅胶按键，两路 HDMI 与控制接口集中于背板，接线整洁、操作顺手。

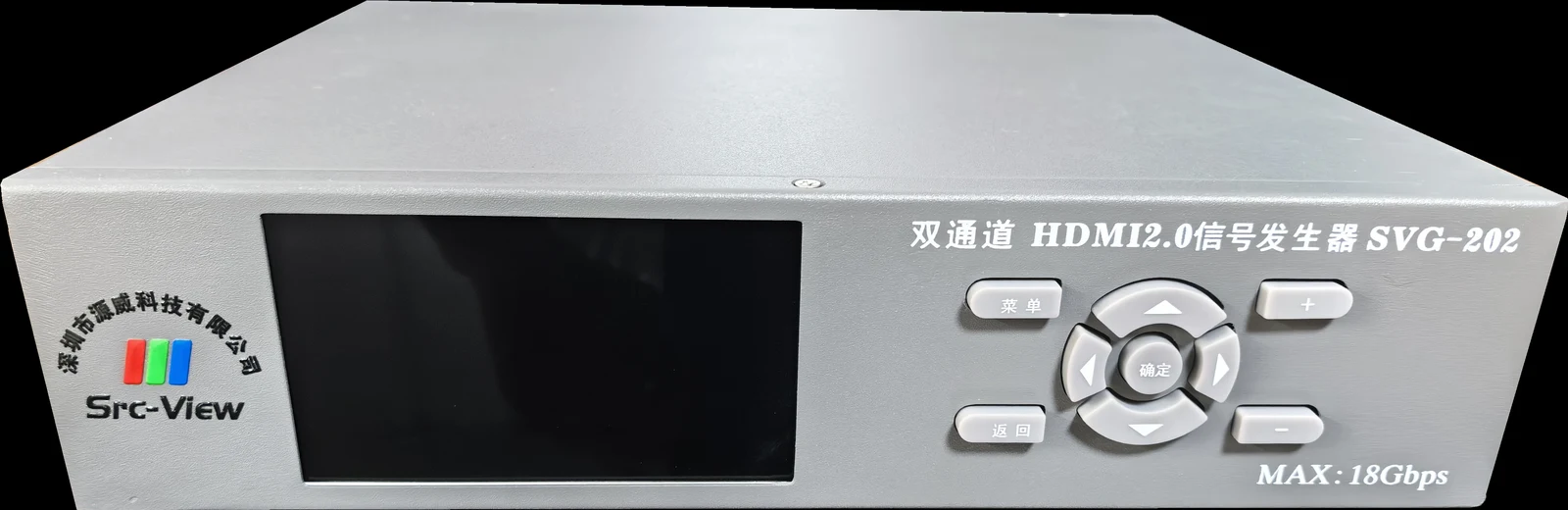

前面板
4.5 寸彩屏 + 9 个硅胶按键

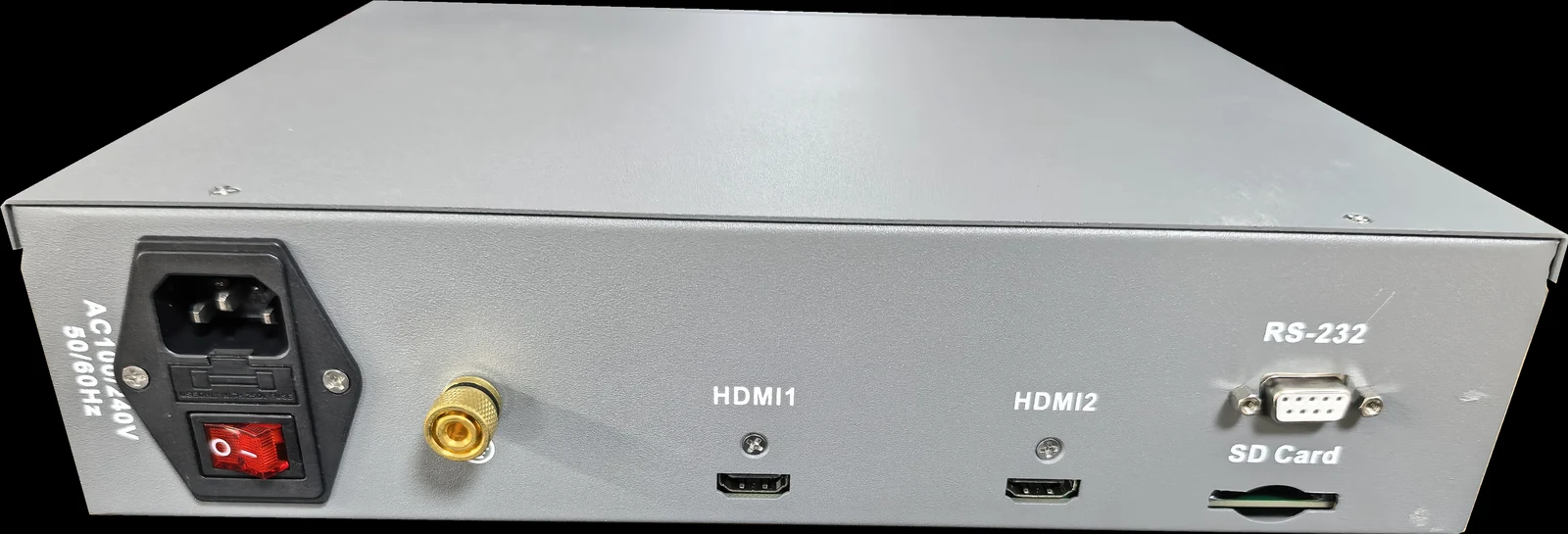

背板
信号输出与控制接口
简单易用的人机交互
设备采用 4.5 寸彩色显示屏和 9 个硅胶按键，图形化菜单一目了然；背板 RS-232 串口配合开放通讯协议，可与电脑或白平衡调试设备联机控制。

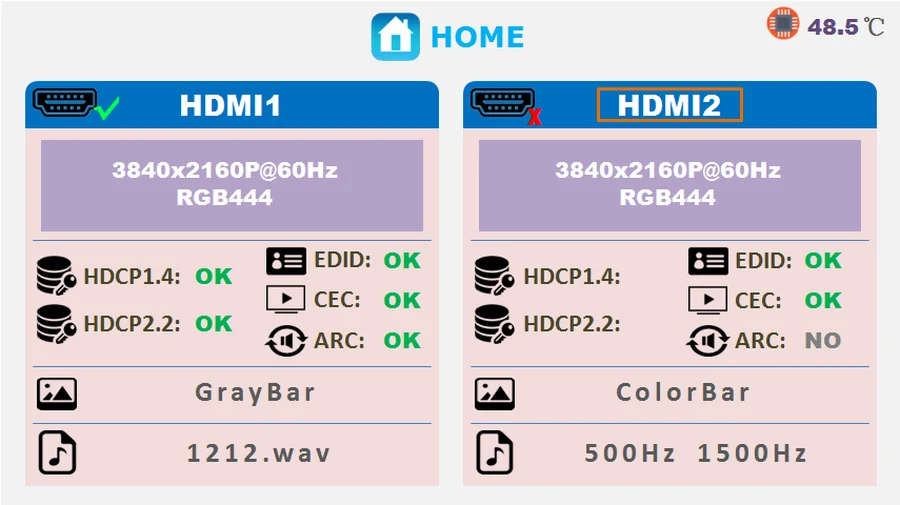

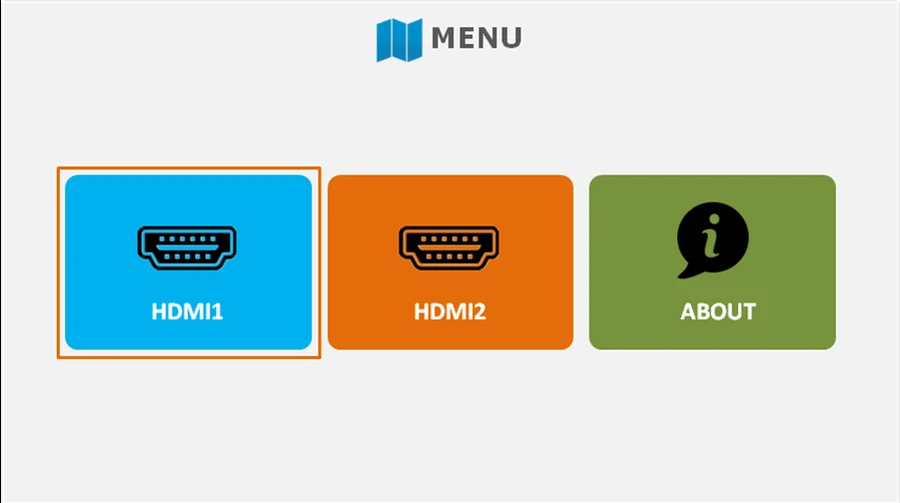

人机操作

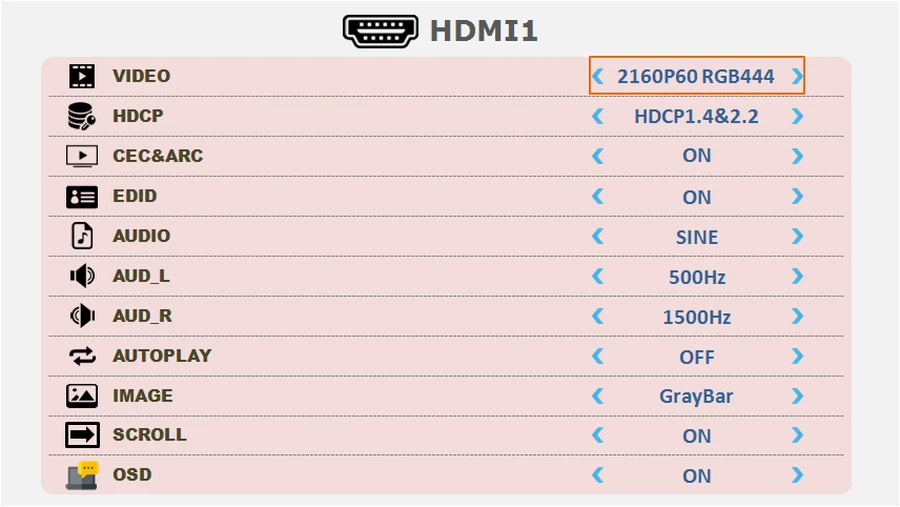

彩色图形界面，两路 HDMI 独立设置；菜单结构清晰，产线人员无需培训即可上手。
内置测试图
内置 32+ 张专业测试图，算法实时生成、图元边缘锐利无压缩失真；另可通过 SD 卡输出 BMP 外置图片。
涵盖纯色场、灰阶、彩条、几何定位、串扰、清晰度与 GB50525 测量图。
内置算法实时绘制，非图片播放，边缘无锯齿、无压缩噪点。
支持 3 秒动态图像播放，任意画面可叠加动态滚动条，检测拖影与运动画质。
标配 16G SD 卡（内含电子版说明书），可输出 BMP 格式自定义测试图。

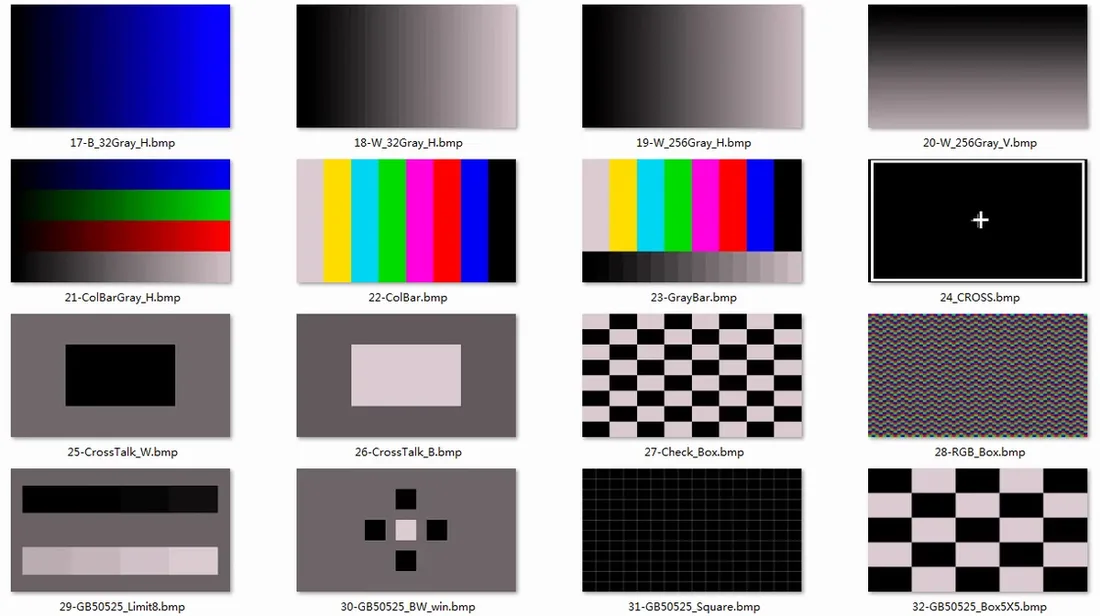

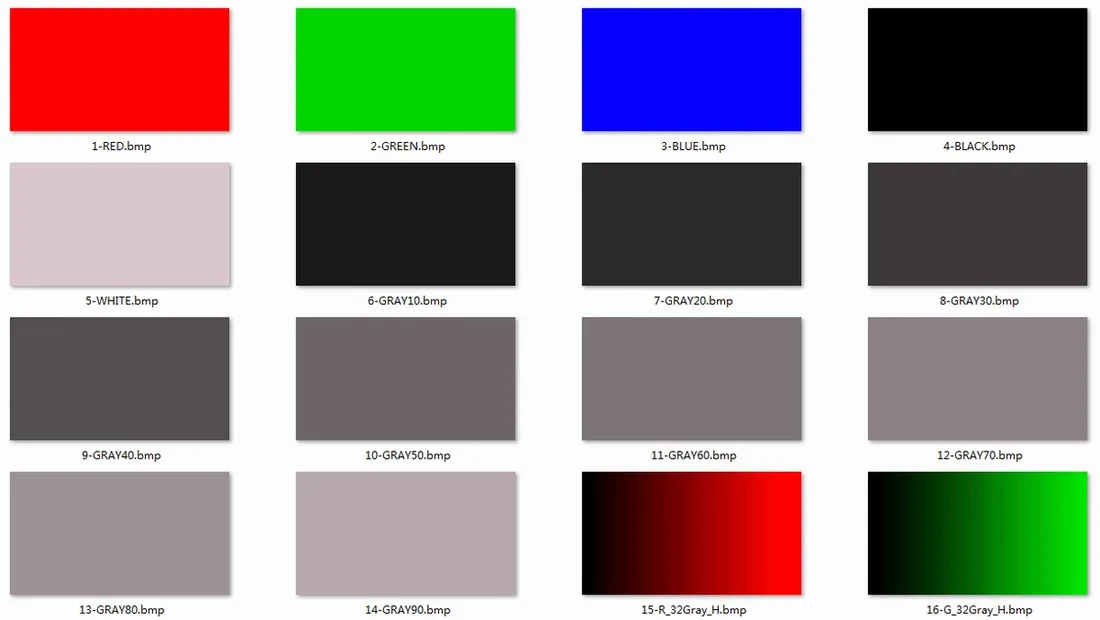

内置测试图一览
以下为部分内置测试图实拍预览（共 32+ 张）
丰富的伴音输出

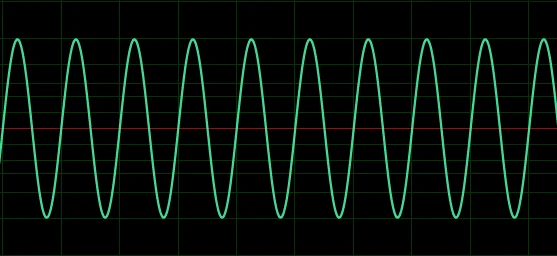

伴音内嵌于两路 HDMI 信号独立输出；正弦波频率 100Hz–20KHz 可调，另有扫频音与 WAV 音乐播放，覆盖各类音频测试需求。
SVG-202 vs 电脑 / 播放器方案
还在用电脑或高清播放器当测试信号源？看看专业设备带来的改变。
| 对比项 | SVG-202 双通道信号源 | 电脑 / 高清播放器 |
|---|---|---|
| 专业性 | ✓专为产线测试设计，2 路 HDMI 独立输出，内置 32+ 张算法测试图 | ✗消费级产品，画面受系统与片源限制，无专业测试图 |
| 格式精度 | ✓像素时钟 27~600MHz，CEA-861-F 标准全格式逐点精确输出 | ✗输出格式受显卡驱动限制，时序与色彩精度无保障 |
| HDMI 测试 | ✓支持 HDCP1.4/2.2、CEC、ARC、EDID 检测，结果 OSD 直接显示 | ✗无 HDCP / EDID / CEC 检测功能，无法做专业 HDMI 测试 |
| 自动化对接 | ✓RS232 开放协议，可联机白平衡调试与 FCT 自动化系统 | ✗无自动化对接接口，只能人工操作 |
| 可靠性 | ✓工业级设计，无机械磨损部件，可 7×24 小时连续运行 | ✗普通电脑长期连续运行稳定性差，维护成本高 |
应用场景
从电视主板到整机装配，从白平衡调试到老化测试，一台设备覆盖显示产品 HDMI 测试全流程。
成功案例
SVG-202 已在多家知名显示产品制造企业的产线上长期稳定运行
出厂检验与计量
每台设备出厂前均逐通道检验，确保输出信号的精度与一致性。
常见问题
关于 SVG-202 使用的常见疑问
- 可以。两路 HDMI2.0 完全独立，格式、画面、伴音均可分别设置；
- 例如 HDMI1 输出 4K2K 60Hz 彩条，HDMI2 同时输出 1080P60 灰阶；
- 一台设备即可同时供应两个测试工位。
- 设备标配 16G SD 卡（内含电子版说明书），将 BMP 格式图片拷入 SD 卡指定目录；
- 在设备菜单中选择 SD 卡图片源即可输出，外置图片数量取决于 SD 卡容量；
- 8 张以内可加入自动播放列表循环切换，每幅停留时间可单独设置。
- HDCP 支持 1.4 / 2.2 / 1.4&2.2 / AUTO / OFF 五种模式；
- 另有 CEC 检测、ARC 检测（HDMI1 通道）与 EDID 校验功能；
- 各项测试状态可通过 OSD 直接叠加显示在输出画面上，方便产线判读。

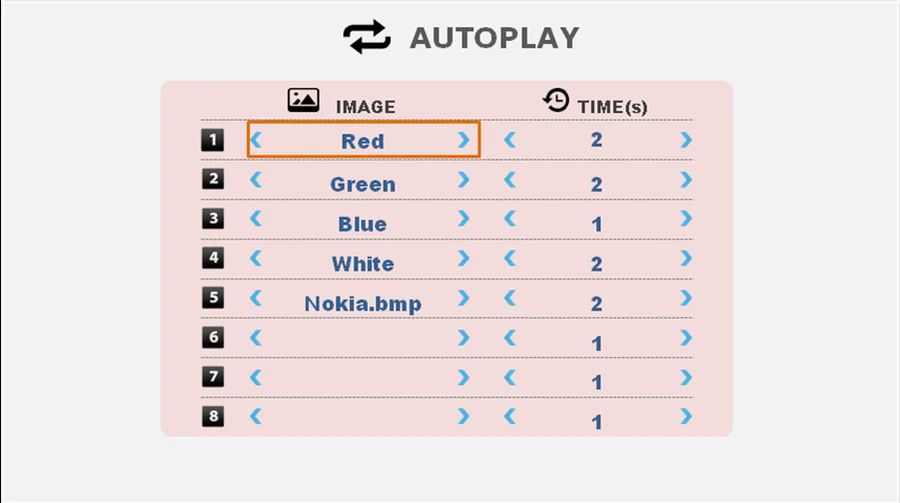

- 每个通道均可独立开启自动播放功能；
- 在自动播放设置界面中，自定义播放画面的顺序与每幅画面的停留时间；
- 设备按设定循环播放，特别适用于老化测试与多画面自动巡检。
- 可以。设备配有 RS232 串口，并提供配套通讯协议；
- 可与电脑或 FCT 自动化测试系统联机，远程切换信号通道、测试图与伴音；
- 通讯协议文档可向我司技术支持索取。
