SVG-2201
综合视频信号发生器
插卡式 6 槽位 ｜ HDMI2.1 / DP1.4 8K 输出 ｜ 全触摸操作
SVG-2201 采用插卡式结构设计，最多可同时插入 6 张信号板卡，HDMI2.1、DP1.4、HDMI2.0、DP1.2、TYPE-C、USB3.0、电子负载、CVBS、YPbPr、VGA、ETH（LAN）等板卡按需灵活选配；支持 Timing 编辑、四种测试图案、四种音频输出，配 7 寸电容触摸屏全触摸操作，中英文双语，是电视、显示器、扩展坞、商显一体机产线与实验室的通用信号源平台。
测试结果实时叠加到输出画面：USB 枚举、网络接口、HDCP / EDID 校验、PD 带载结果随画面一目了然——操作员只插线，测试自动进行，大幅节省测试时间。
产品特点
一台主机，插卡式覆盖数字视频、模拟视频、TYPE-C、USB、网络与电源测试
插卡式 6 槽位结构
主机提供 6 个板卡槽位，9 类信号板卡按需灵活选配、自由混插，后续新板卡持续推出，一次采购长期扩展，保护投资。
HDMI2.1 / DP1.4 8K 输出
HDMI2.1 最大带宽 48Gbps（FRL 4×12Gbps），最高 7680×4320P60 YUV420、3840×2160P144；DP1.4 支持 8.1Gbps×4Lane，最高 7680×4320P60，覆盖 8K 电视、高刷显示器测试。
TYPE-C + 恒流电子负载
TYPE-C 板卡支持 PD3.0 协议、DP-Alt Source、USB3.0 HOST、VBUS Sink；搭配 100W 恒流电子负载板卡，PDO 列表带载自动测试，结果直接叠加到输出画面上。
图案与音频自由编辑
输出 Timing 用户可编辑（最高 4096×2160P60 / 1080P240 / 1440P144）；四种测试图案（纯色、内置图、BMP、组合图）可叠加动态滚动条与状态信息；静音、正弦波、扫频音、WAV 四种音频输出。
7 寸全触摸操作
RMT-221 操作盒配 7 寸电容触摸屏，UI 全触摸设计，中英文双语；状态信息界面实时监控各板卡信号状态，串口通信指令可按客户要求定制。
全接口保护设计
所有输出信号均设计有保护电路，可承受生产线上频繁插拔测试；支持定制板卡与定制测试软件，满足个性化产测需求。
信号板卡选配
9 类信号板卡按需选配，最多 6 张同时混插；支持根据用户需求定制板卡

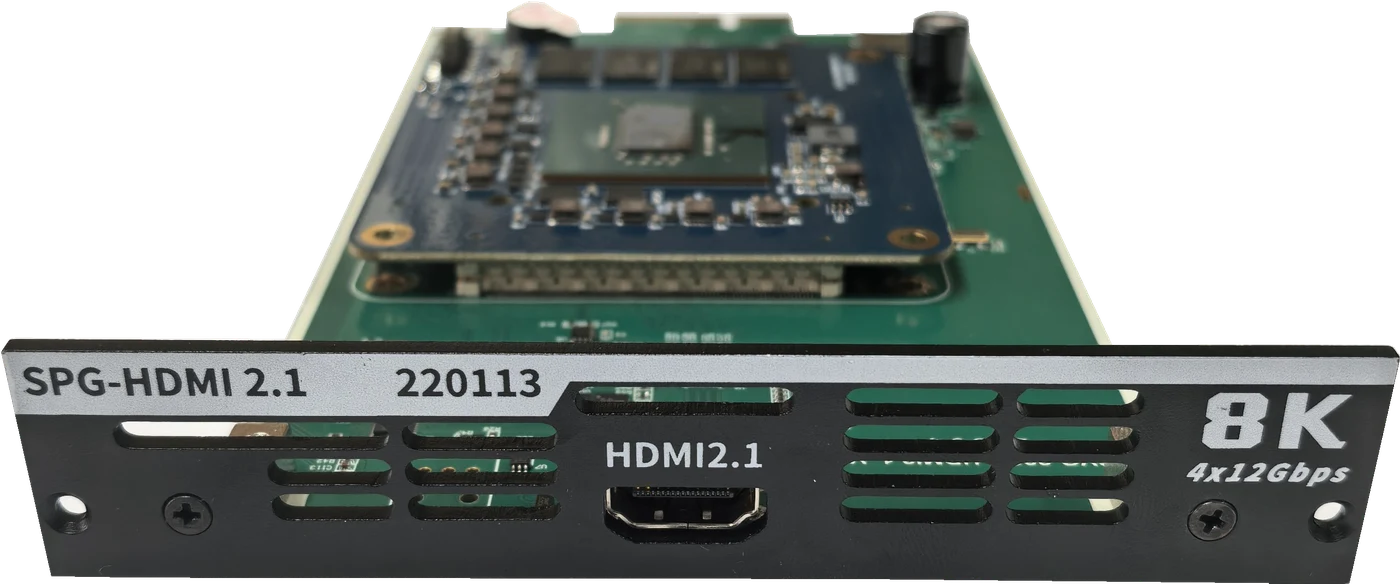

HDMI2.1 板卡 SPG-HDMI2.1 ｜ 220113
最大带宽 48Gbps，支持 DVI / HDMI1.x / 2.0 / 2.1 与 TMDS / FRL 信号；最高 7680×4320P60 YUV420、3840×2160P144、2560×1440P240、1920×1080P480；支持 RGB444 / YCbCr444 / 422 / 420，8 / 10 / 12bit，BT.2020，HDR；校验 EDID、HDCP1.4、HDCP2.2/2.3、CEC、ARC、eARC。

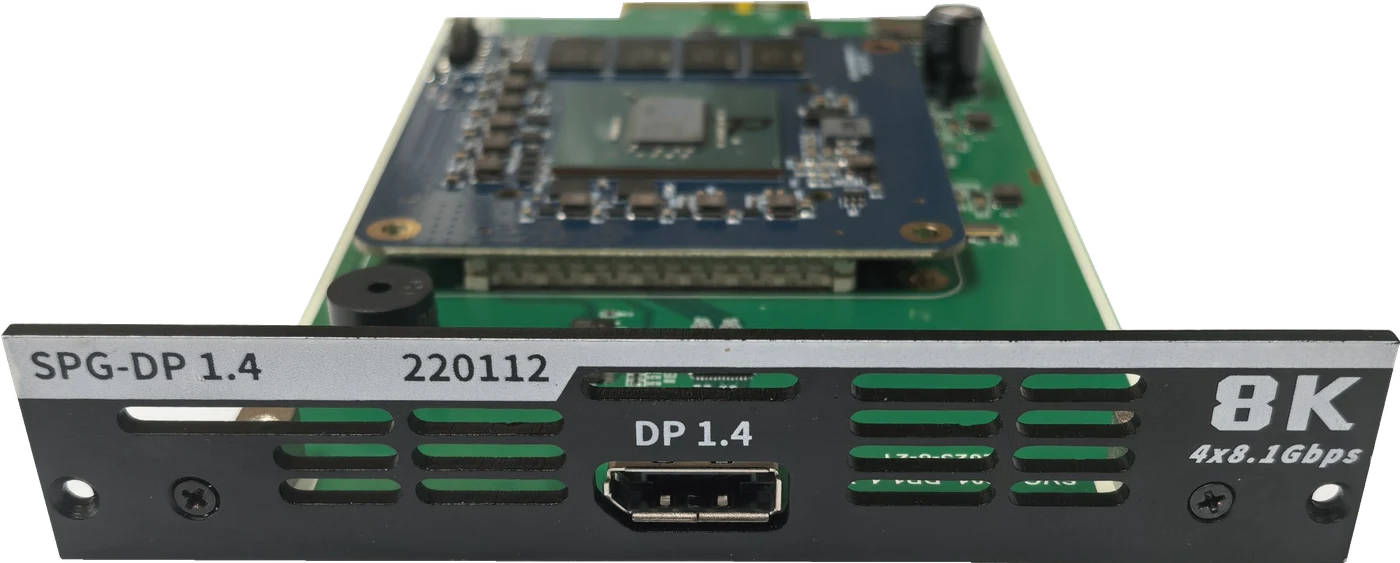

DP1.4 板卡 SPG-DP1.4 ｜ 220112
最大带宽 8.1Gbps/lane，支持 1 / 2 / 4 Lane；最高 7680×4320P60 YUV420、3840×2160P144、2560×1440P240、1920×1080P480，用户可自定义高刷格式；支持 8 / 10 / 12bit、BT.2020、HDR；校验 HDCP1.3、HDCP2.3、EDID。

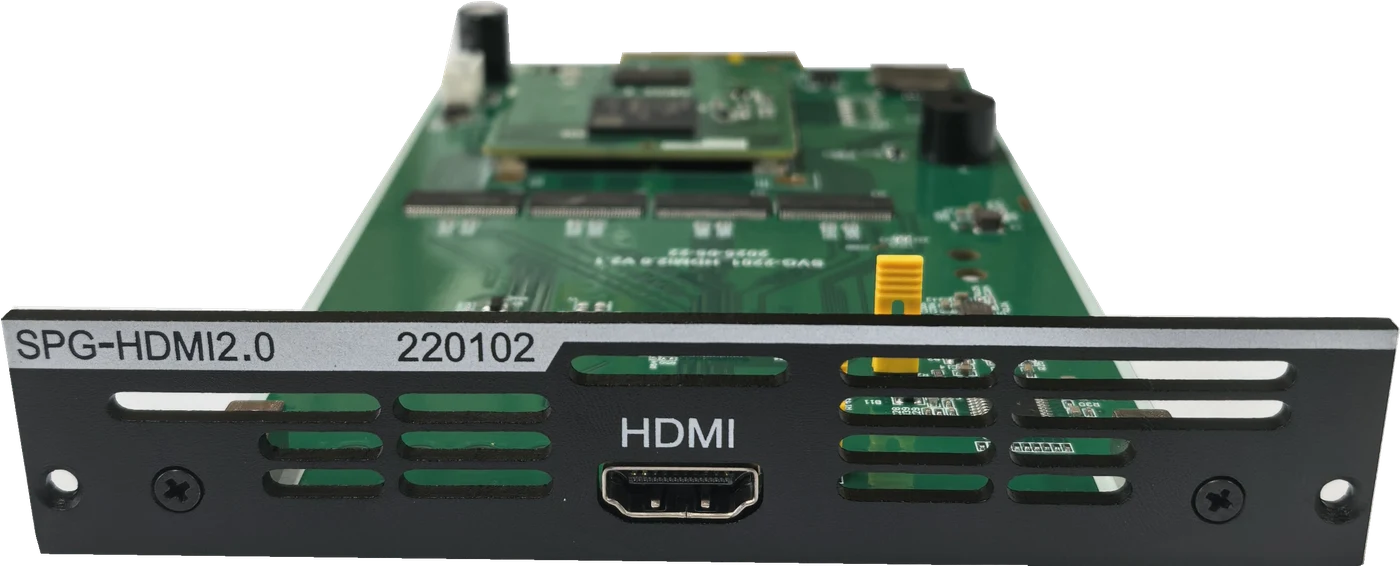

HDMI2.0 板卡 SPG-HDMI2.0 ｜ 220102
最大像素时钟 600MHz、带宽 18Gbps，HDMI / DVI 模式可切换；最高 4096×2160P60，60 余种默认视频格式、用户可添加；校验 HDCP1.4、HDCP2.2、EDID、CEC、ARC。

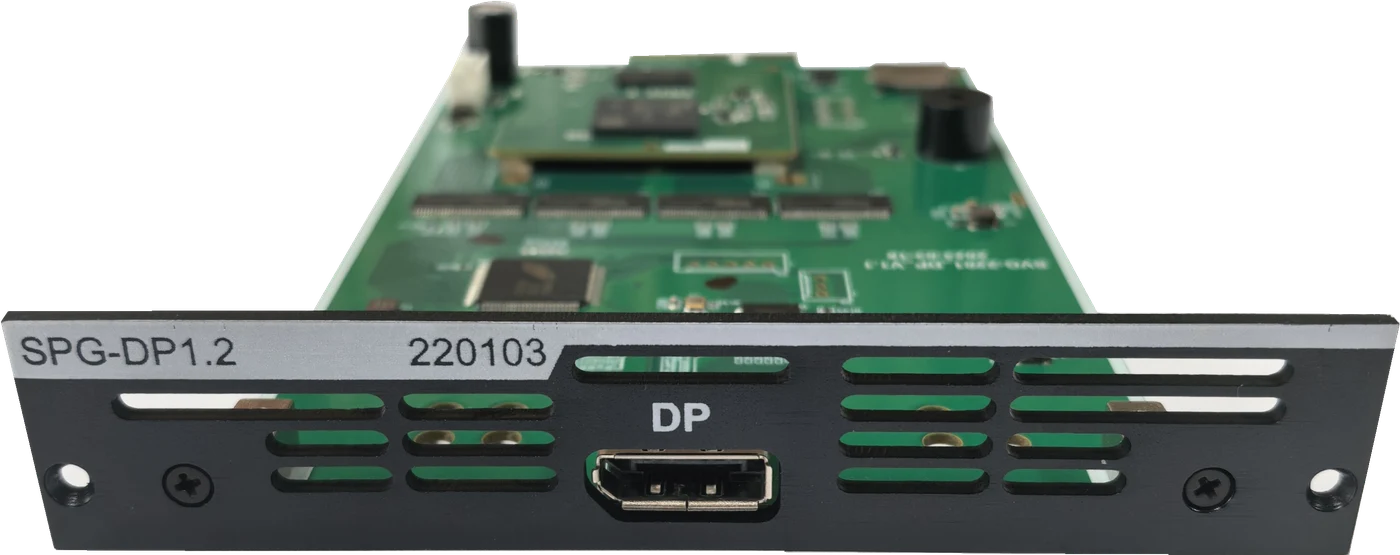

DP1.2 板卡 SPG-DP1.2 ｜ 220103
速率 1.62 / 2.7 / 5.4Gbps；60 余种默认视频格式（640×480P60 ~ 4096×2160P60，含 1080P 高刷 100 ~ 240Hz、2560×1440P144），用户可添加；校验 HDCP1.3、EDID。

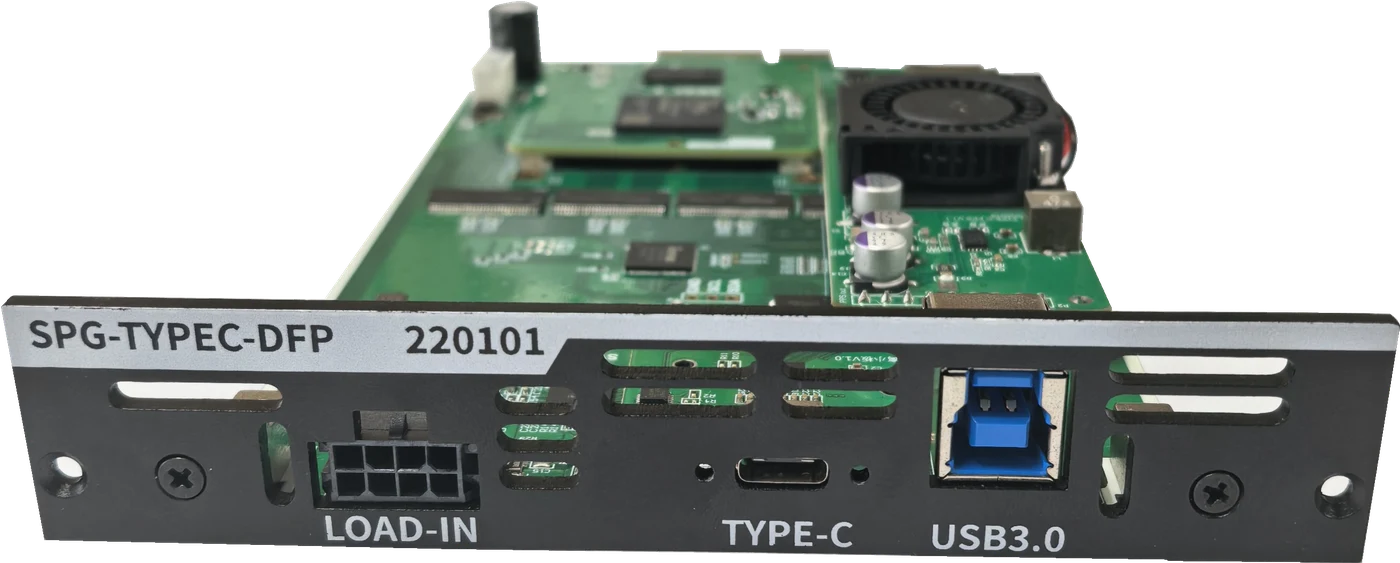

TYPE-C 板卡 SPG-TYPEC-DFP ｜ 220101
支持 PD3.0 协议；VBUS 测试 5V / 9V / 10V / 12V / 15V / 20V，外接电子负载最大 100W；USB 为 DFP 5Gbps；DP-Alt 支持 2Lane / 4Lane、最高 3840×2160@60；支持双面自动翻转测试，PDO 带载结果可叠加到输出画面。

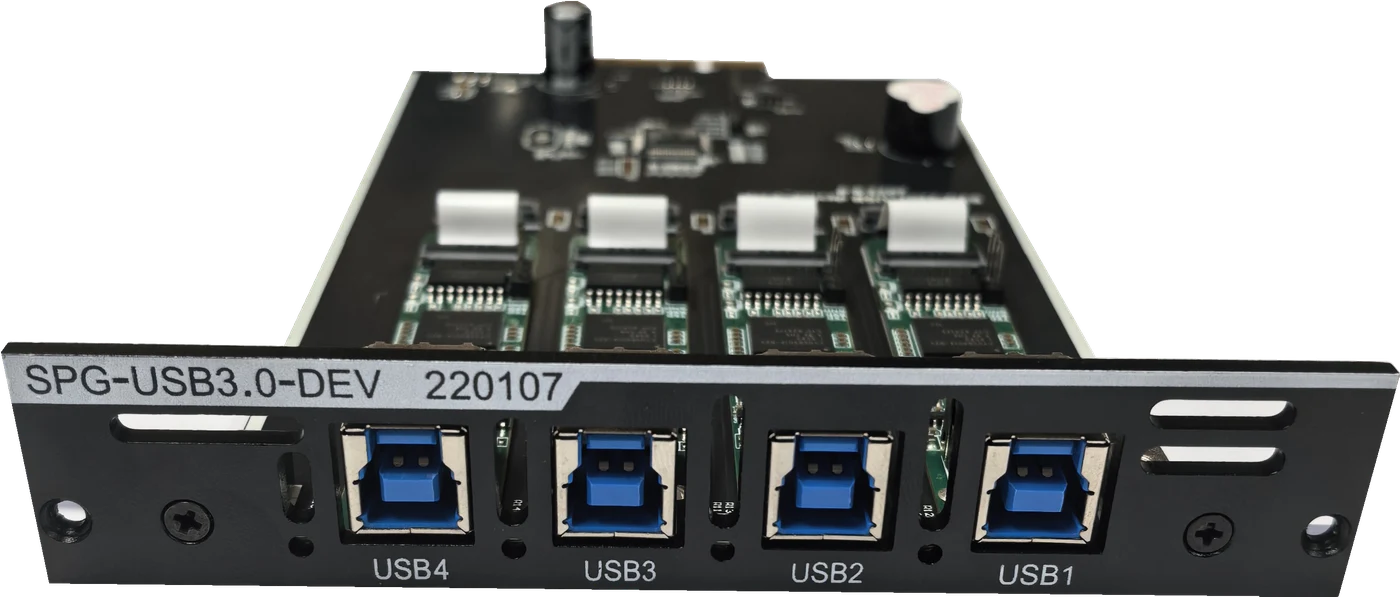

USB3.0 板卡 SPG-USB3.0-DEV ｜ 220107
4 路 USB3.0 DEVICE 接口，USB2.0 与 USB3.0 分时独立测试，支持枚举测试与数据吞吐量测试；VBUS 500mA / 900mA 带载测试；4 路并行独立测试，连接 HOST 后自动开始，杜绝 2.0 / 3.0 自适应测试盲点。

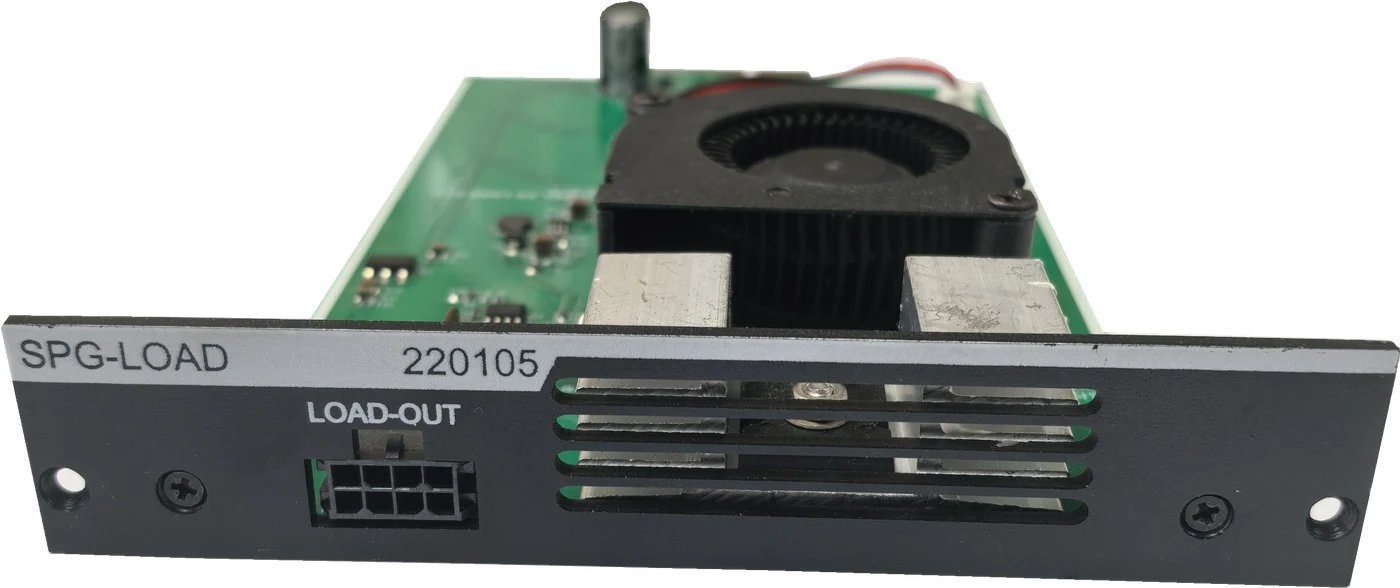

电子负载板卡 SPG-LOAD ｜ 220105
恒流电子负载，最大功率 100W（20V / 5A）；支持电流测量，精度 ±5mA；智能温控保护与智能散热控制；搭配 TYPE-C 板卡测试 PD 充电能力。

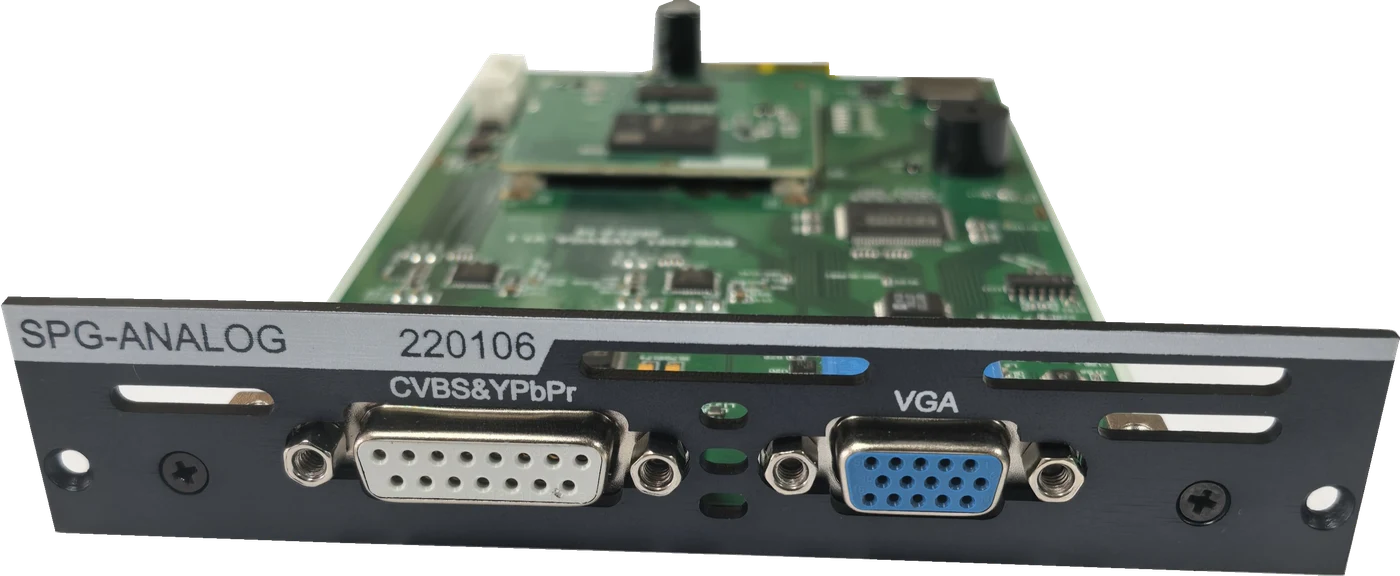

ANALOG 板卡 SPG-ANALOG ｜ 220106
包含 1 路 CVBS（PAL / NTSC）、1 路 YPbPr（480I60 ~ 1080P30）、1 路 VGA（640×400@70Hz ~ 1920×1080@60Hz，30 余种格式）和两路 AUDIO。

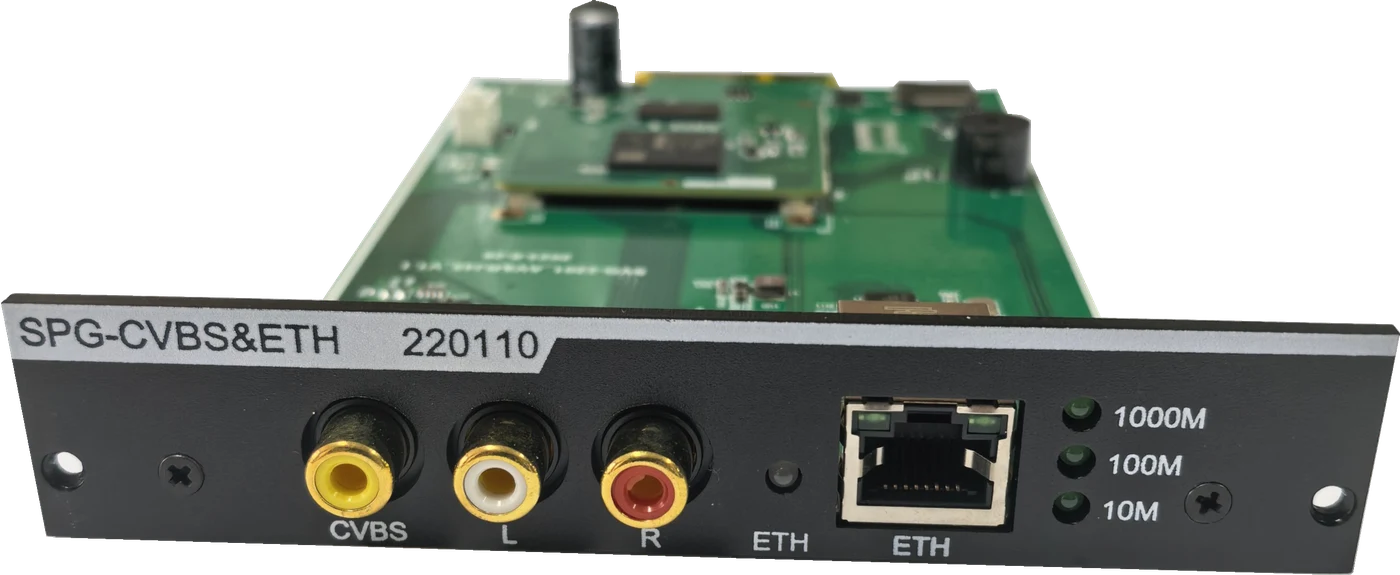

CVBSÐ 板卡 SPG-CVBSÐ ｜ 220110
1 路 CVBS（PAL / NTSC，伴音正弦波 / 扫频音 / WAV）+ 1 路网络接口；网络支持 10M / 100M / 1000Mbps，DHCP server 与 ARP 协议，支持 MAC 测试、静态 / 动态 IP 两种模式。
定制板卡 按客户需求定制
以上板卡之外，可根据客户需求定制开发专用信号板卡（如 LVDS、V-by-One 等液晶模组接口板卡已在产品规划中），主机插卡式结构即插即用，欢迎来电咨询定制方案。
7 寸电容触摸屏
全触摸操作 UI
RMT-221 操作盒与主机分体设计，7 寸电容触摸屏全触摸操作，支持中、英文两种语言；每张板卡独立设置视频、音频、图案与校验项，状态信息界面集中监控。

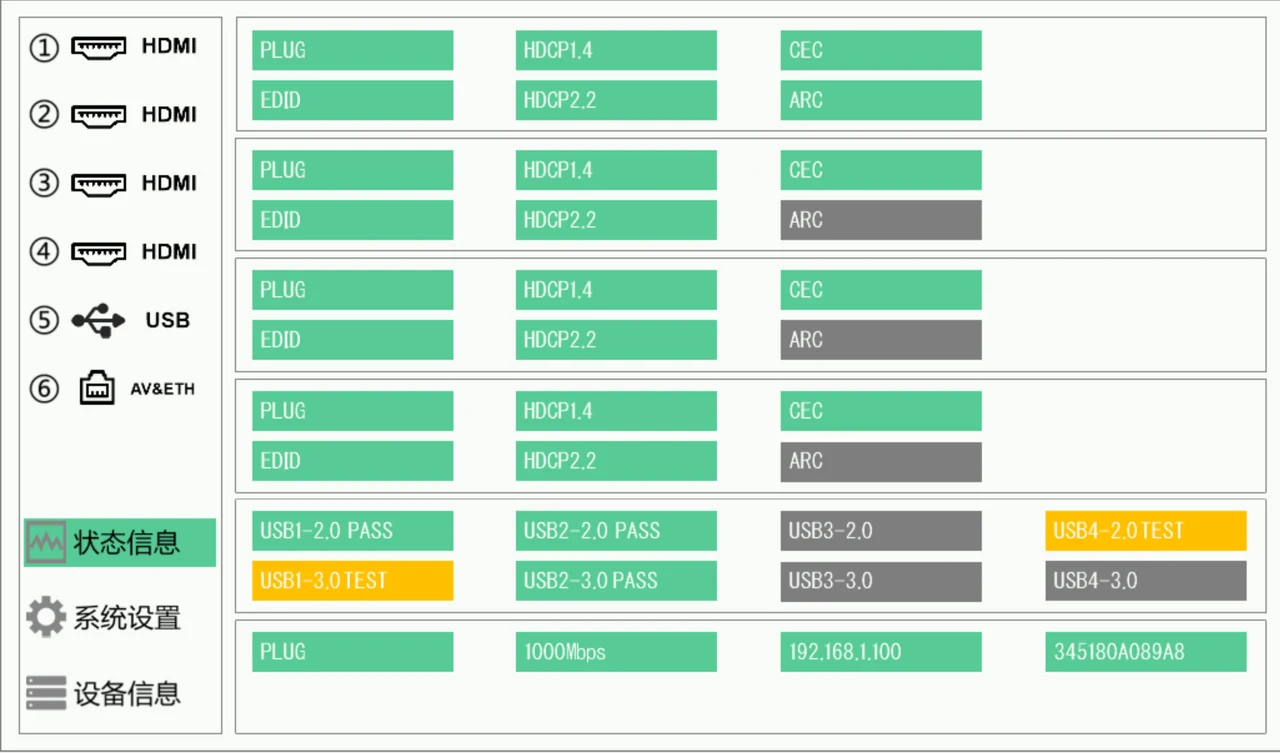

状态实时监控：状态信息界面实时显示各板卡信号类型、序列号、固件版本与核芯温度，插卡即识别。

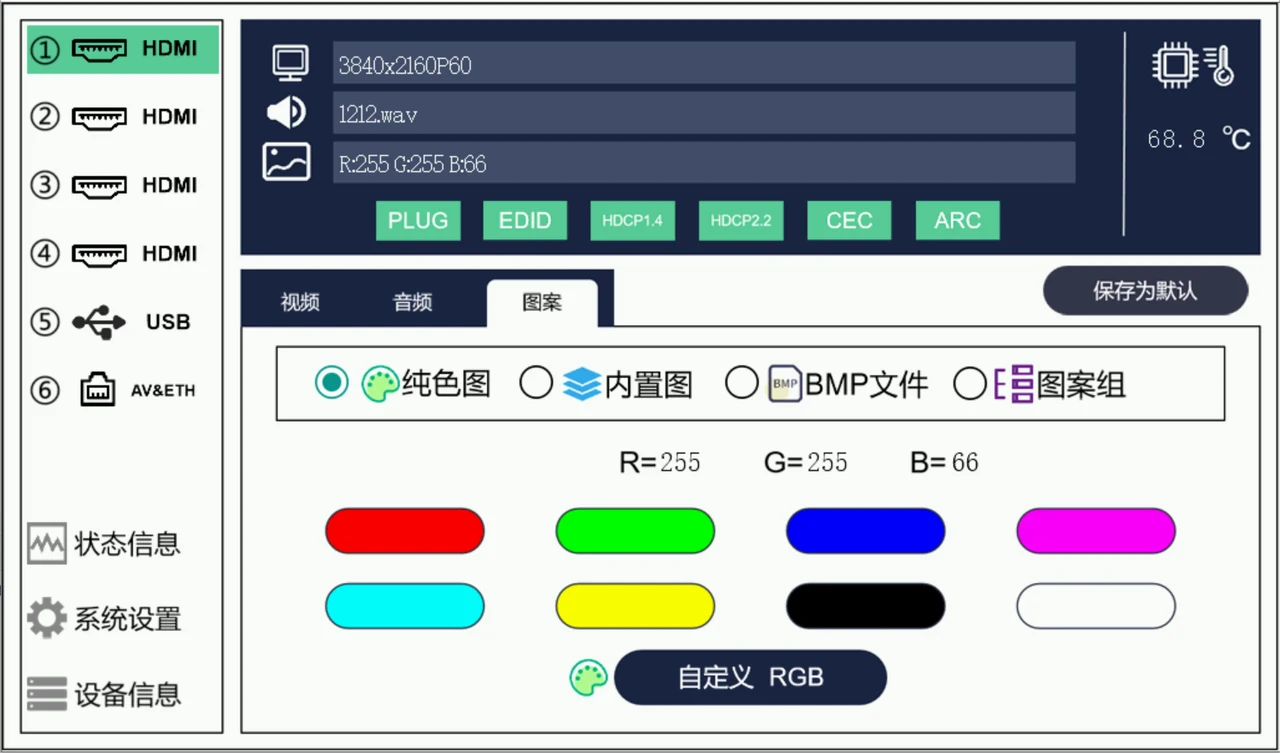

板卡独立设置：视频格式、音频、图案、EDID / HDCP / CEC / ARC 校验、OSD 叠加、滚动条等一屏设置，参数可保存为开机默认。

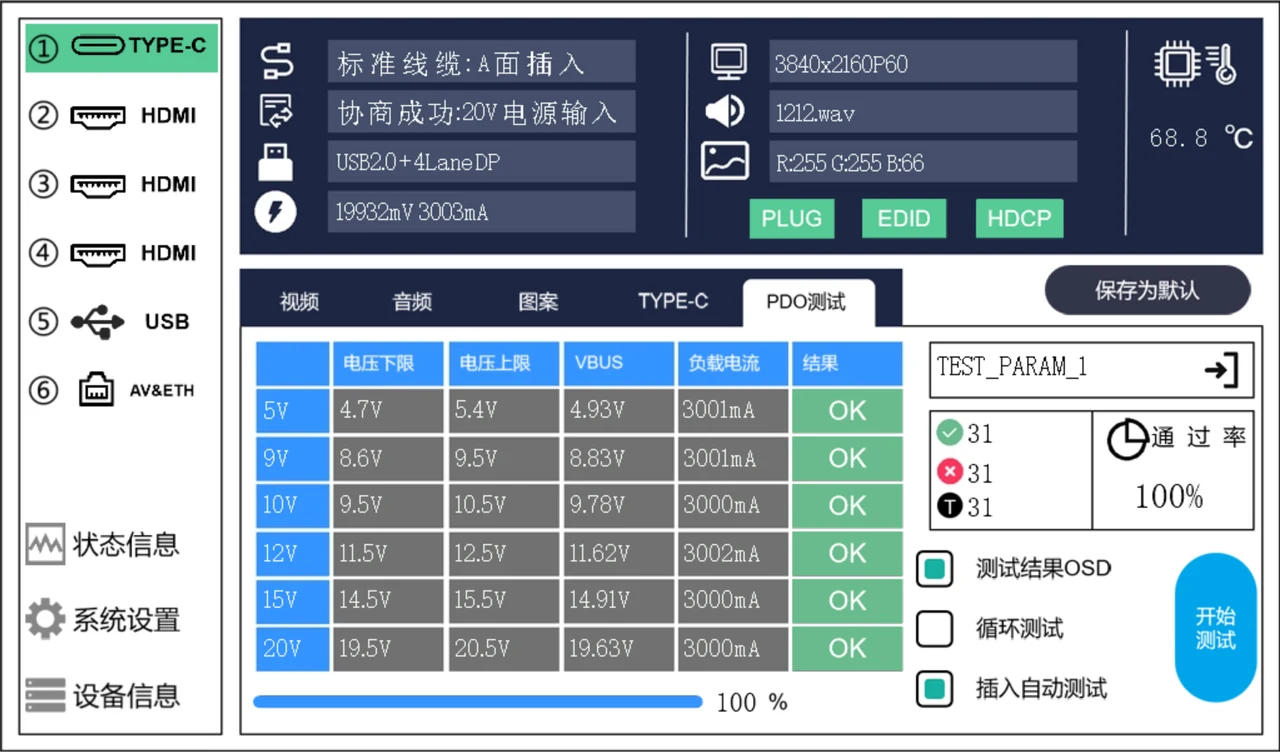

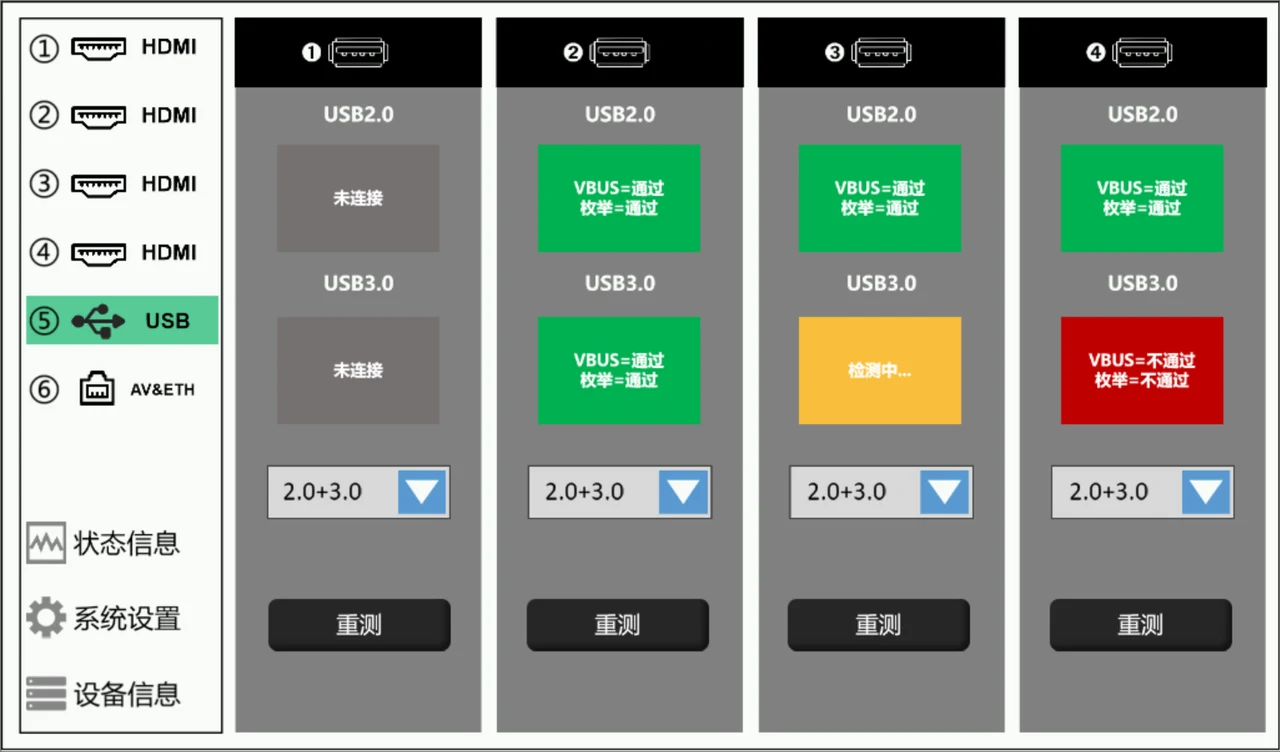

测试项目可视化：TYPE-C PDO 各档带载结果、USB 吞吐量、ETH 测试结果直接显示，并可叠加到输出画面上供被测屏端核对。

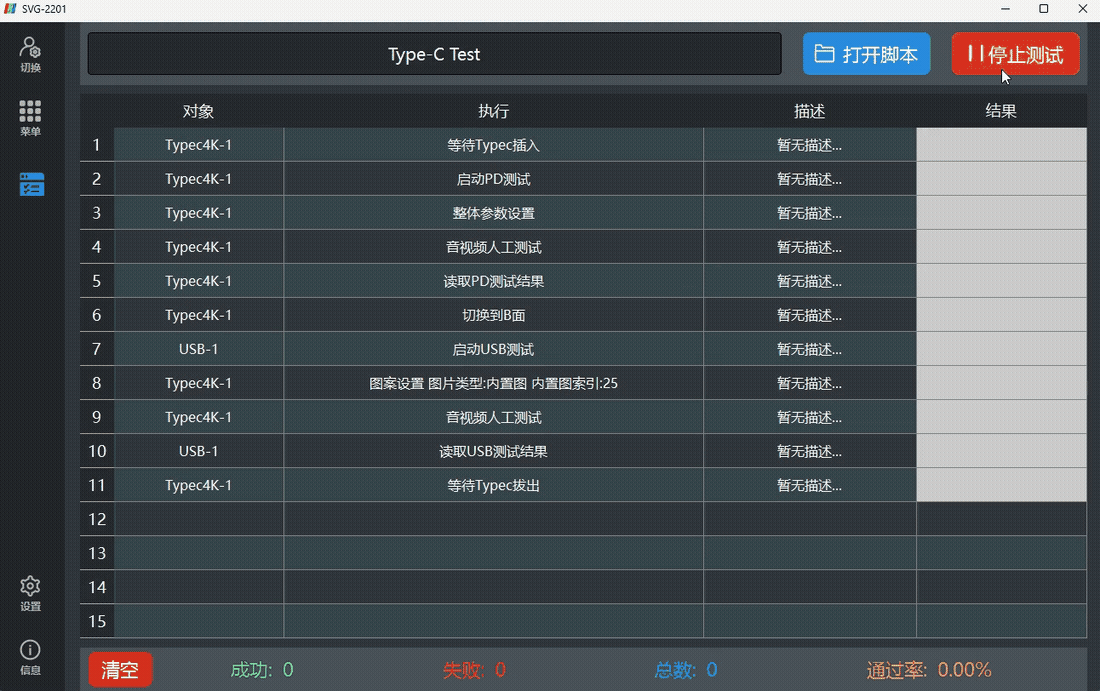

上位机软件 · 脚本化自动测试
串口连接电脑 ｜ 完全替代控制盒 ｜ 测试步骤可编程

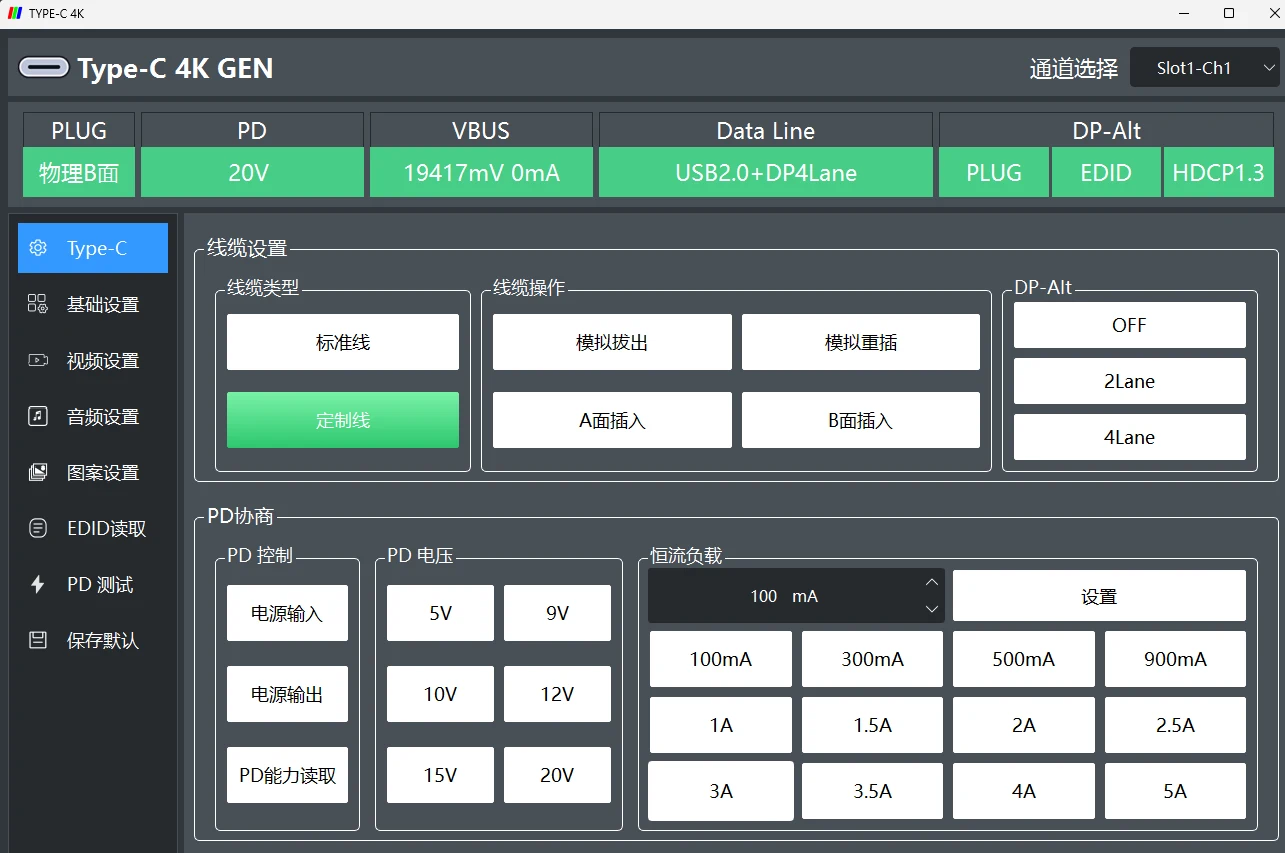

SVG-2201 通过 RS-232 串口连接电脑，电脑上运行上位机软件即可完全替代 RMT-221 控制盒操作设备：板卡切换、视频 / 音频 / 图案设置、PD 协商与恒流负载设置等全部功能均可在软件中完成；更支持编写测试步骤脚本——插线等待、PD 测试、参数设置、A / B 面切换、USB 测试、结果读取等步骤按需编排，保存后按所编写的步骤自动执行，成功 / 失败 / 通过率实时统计，配合测试结果叠加显示，产线测试效率成倍提升。
测试结果叠加显示 · 创新自动测试
只插线，不判读 —— 测试自动进行，结果直接叠在画面上

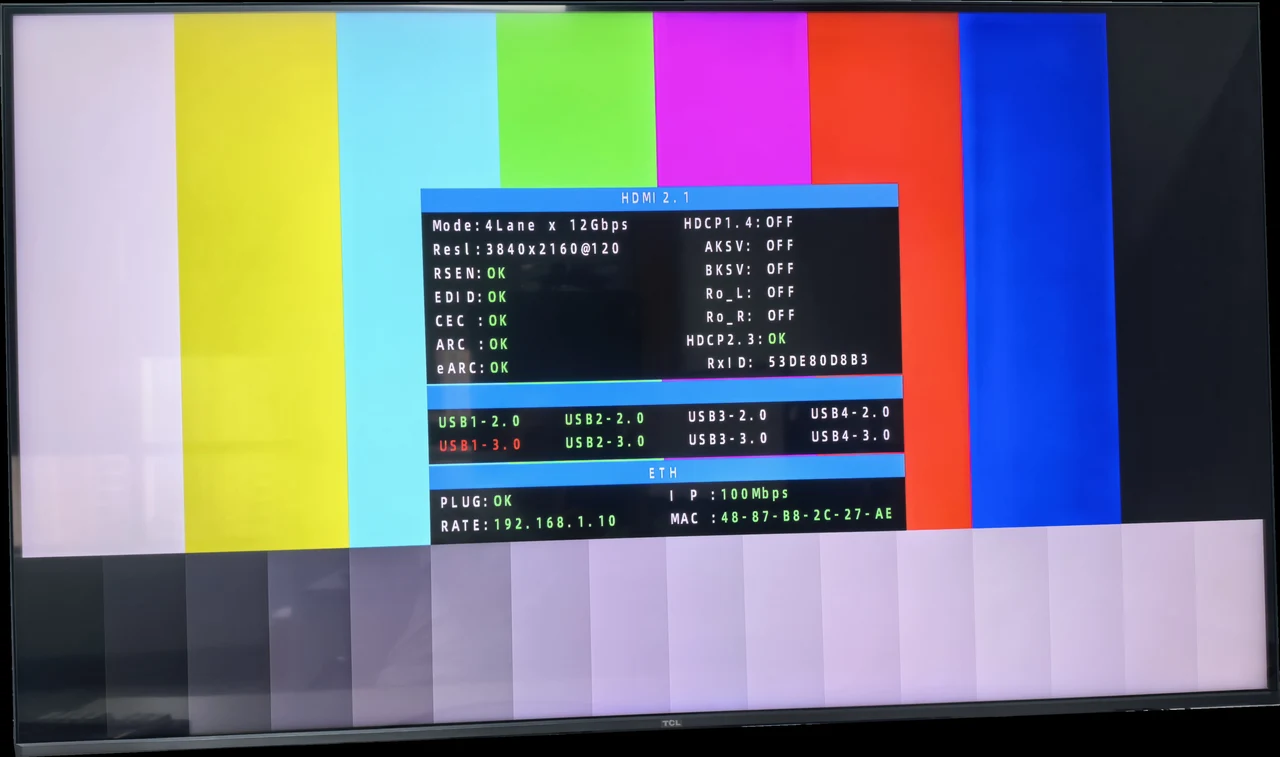

SVG-2201 将各功能板卡的测试结果实时叠加到输出画面上：以 HDMI2.1 输出为例，画面上可同步叠加 USB3.0 板卡的枚举测试结果与 CVBSÐ 板卡的网络接口测试信息；DP1.4、DP1.2、HDMI2.0 板卡同样支持。操作员测试时只需插线，测试自动进行，结果随画面一目了然，省去逐项人工判读，大幅节省测试时间。TYPE-C 板卡更进一步，支持将被测显示器的 PD 测试结果叠加在测试画面上。
只插线，测试自动进行
插入被测线缆即自动开始对应测试项，无需操作员切换界面、逐项触发，省去人工判读环节，测试时间大幅缩短。
结果直接叠在画面上
USB2.0 / 3.0 枚举、网络连接速率与 MAC、HDCP / EDID / CEC / ARC / eARC 校验结果随输出画面实时显示，被测屏端即可核对。

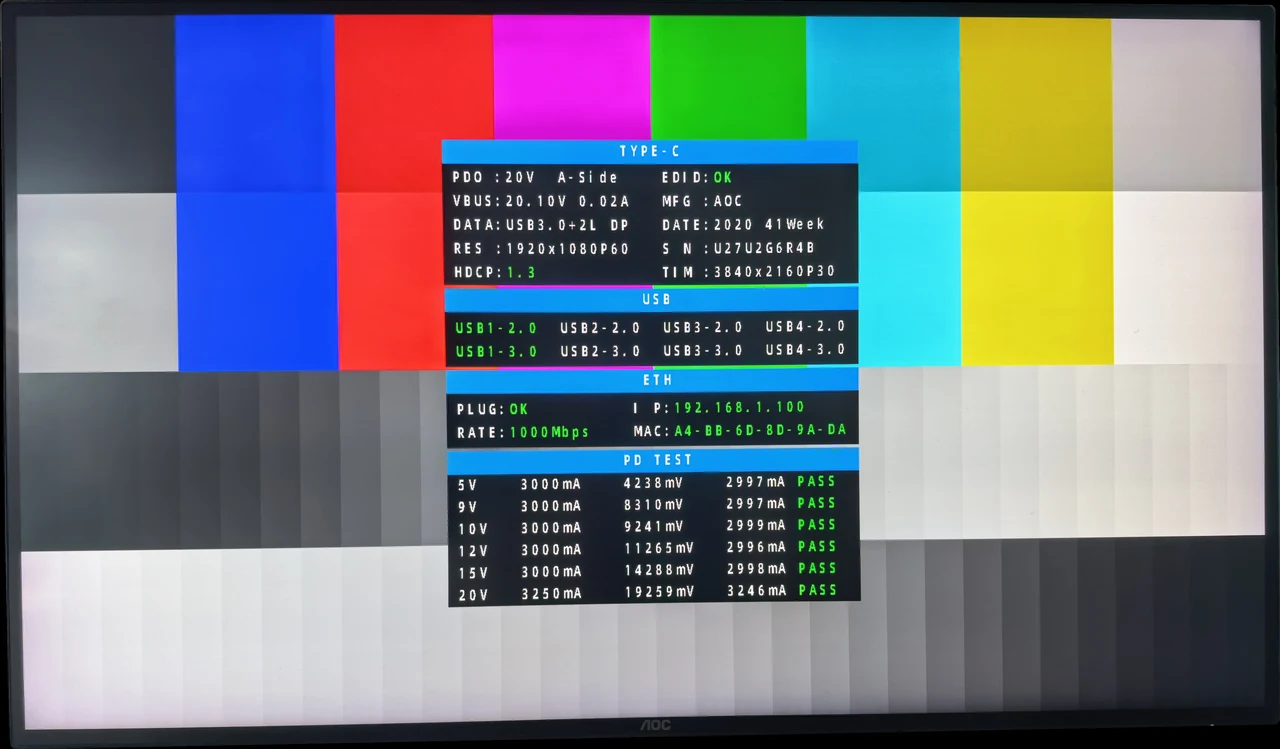

TYPE-C 板卡额外支持 PD 叠加
TYPE-C 板卡可将显示器 PD 各电压档（5V ~ 20V）带载测试结果叠加在画面上，PASS / FAIL 一目了然。
技术规格
主机与各信号板卡主要参数
| 结构 | 插卡式设计，最多同时插 6 张 信号板卡；已支持 HDMI2.1、HDMI2.0、DP1.4、DP1.2、TYPE-C、ANALOG、CC-LOAD、USB3.0-DEV、CVBSÐ 九类板卡，后续持续更新，支持定制板卡 |
|---|---|
| HDMI2.1 | 带宽 48Gbps；信号 DVITMDSFRL 3×3 / 3×6 / 4×6 / 4×8 / 4×10 / 4×12Gbps；分辨率 7680×4320P60 YUV4203840×2160P1442560×1440P2401920×1080P480；颜色 RGB444 / YCbCr444 / 422 / 420，BT.601 / 709 / 2020，8 / 10 / 12bit，HDR；校验 HDCP1.4、HDCP2.2/2.3、EDID、CEC、ARC、eARC |
| DP1.4 | 时钟 1.622.75.48.1Gbps；数据 1 / 2 / 4 Lane；分辨率 7680×4320P60 YUV4203840×2160P1442560×1440P2401920×1080P480，可自定义高刷；颜色位宽同 HDMI2.1；校验 HDCP1.3、HDCP2.3、EDID |
| HDMI2.0 | 像素时钟 600MHz、带宽 18Gbps，HDMI / DVI 可切换；最高 4096×2160P60，60 余种默认格式可添加；校验 HDCP1.4、HDCP2.2、EDID、CEC、ARC |
| DP1.2 | 速率 1.62 / 2.7 / 5.4Gbps；60 余种默认格式（最高 4096×2160P60，含 1080P 高刷、2560×1440P144）可添加；校验 HDCP1.3、EDID |
| TYPE-C | PD3.0 协议；VBUS 测试 5V9V10V12V15V20V，外接电子负载最大 100W；USB：DFP 5Gbps；DP-Alt：2Lane / 4Lane、最高 3840×2160@60；双面自动翻转测试；PDO 带载结果叠加输出画面 |
| USB3.0 | 4 路 USB3.0 DEVICE；USB2.0 / USB3.0 分时独立测试，枚举测试 + 数据吞吐量测试；VBUS 500mA / 900mA 带载测试；4 路并行，连接 HOST 自动开始 |
| 电子负载 | 恒流电子负载，最大 100W（20V / 5A）；电流测量精度 ±5mA；智能温控保护与散热控制 |
| ANALOG | 1 路 CVBS（PAL / NTSC）、1 路 YPbPr（480I60 ~ 1080P30）、1 路 VGA（640×400 ~ 1920×1080，30 余种格式）、两路 AUDIO |
| CVBSÐ | 1 路 CVBS（PAL / NTSC）+ 1 路 ETH；ETH 支持 10M / 100M / 1000Mbps、DHCP server、ARP 协议、MAC 测试、静态 / 动态 IP |
| Timing | 输出 Timing 用户可编辑（TF 卡 Timing.ini），最高支持 4096×2160P601920×1080P2402560×1440P144 |
| 图案 | 四种测试图案：用户编辑的 RGB 纯色图案、板卡算法产生的内置图案、用户添加的 BMP 文件（存于 TF 卡）、组合图案（最多 32 组 × 16 张，可手动 / 自动切换）；支持叠加动态滚动条与 HDCP、EDID、CEC、ARC 等状态信息 |
| 音频 | 四种音频输出：静音、正弦波（0Hz ~ 20KHz，步进 1Hz）、扫频音、WAV 音频文件（存于 TF 卡）；采样率 32K ~ 192K；音量 0 ~ 100%；左右同时 / 交替 / 单声道输出 |
| 操作盒 | RMT-221 操作盒，7 寸电容触摸屏，全触摸 UI，中英文双语；状态信息界面实时监控各板卡；串口通信接口及指令可按客户要求定制 |
| 信号保护 | 所有输出信号均设计有保护电路，可应用于生产线上频繁插拔测试 |
| 电源与环境 | AC 100V ~ 240V 输入（额定 AC 220V，50 / 60Hz）；工作温度 +5℃ ~ +35℃，湿度 20% ~ 80%RH（无凝结），室内使用 |
| 尺寸重量 | 主机 132 × 270 × 227mm（宽 × 深 × 高），约 3.67Kg（无板卡）；单张板卡约 0.17Kg；操作盒 195 × 180 × 38mm，约 0.95Kg |
| 典型应用 | 电视、显示器、TYPE-C 扩展坞、USB HUB、商显一体机、教育一体机的研发实验室与生产线测试 |
接口说明
主机正视 ｜ 背板接口 ｜ RMT-221 控制盒

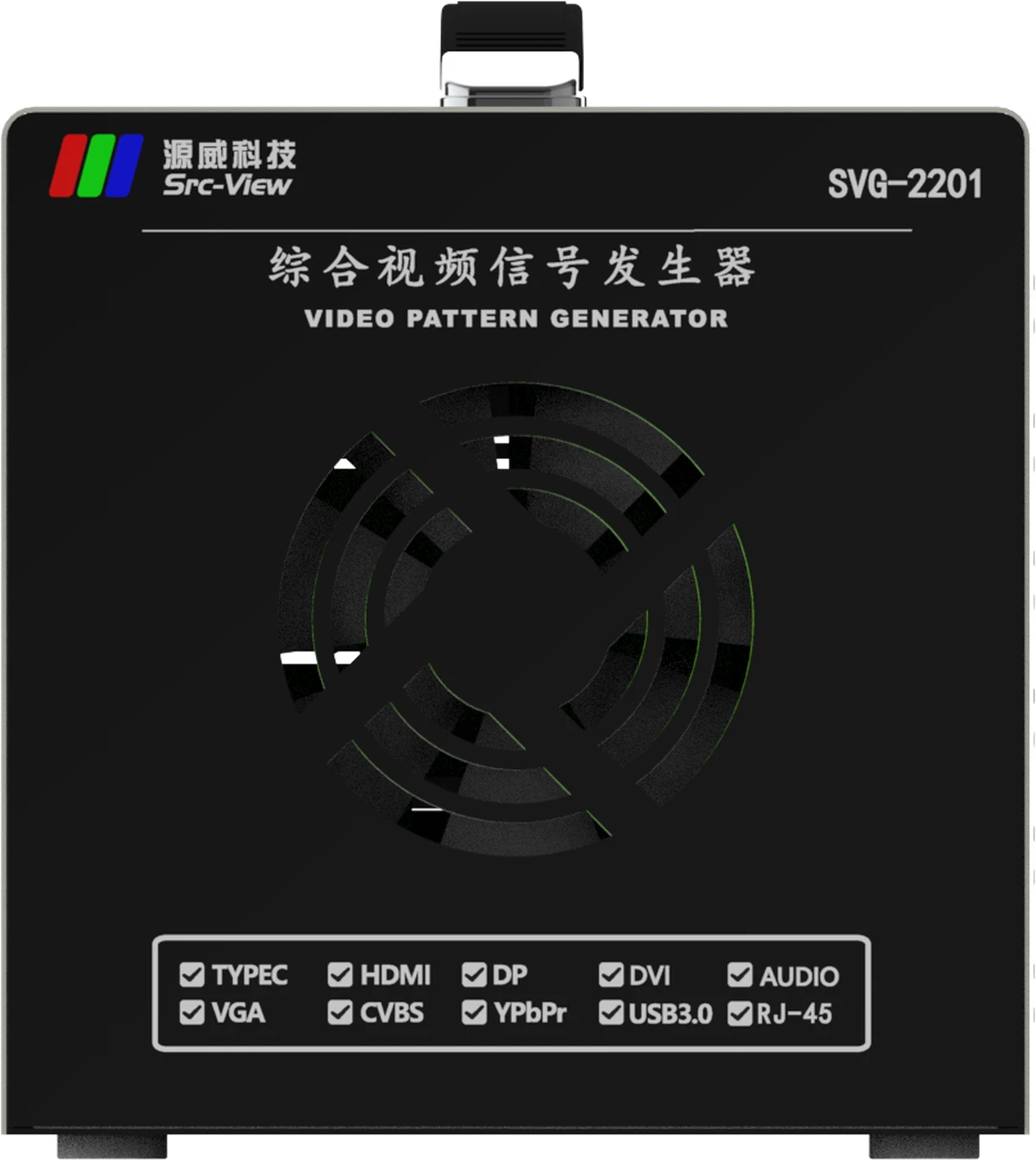

主机正视图
便携一体机身 ｜ 接口能力一目了然

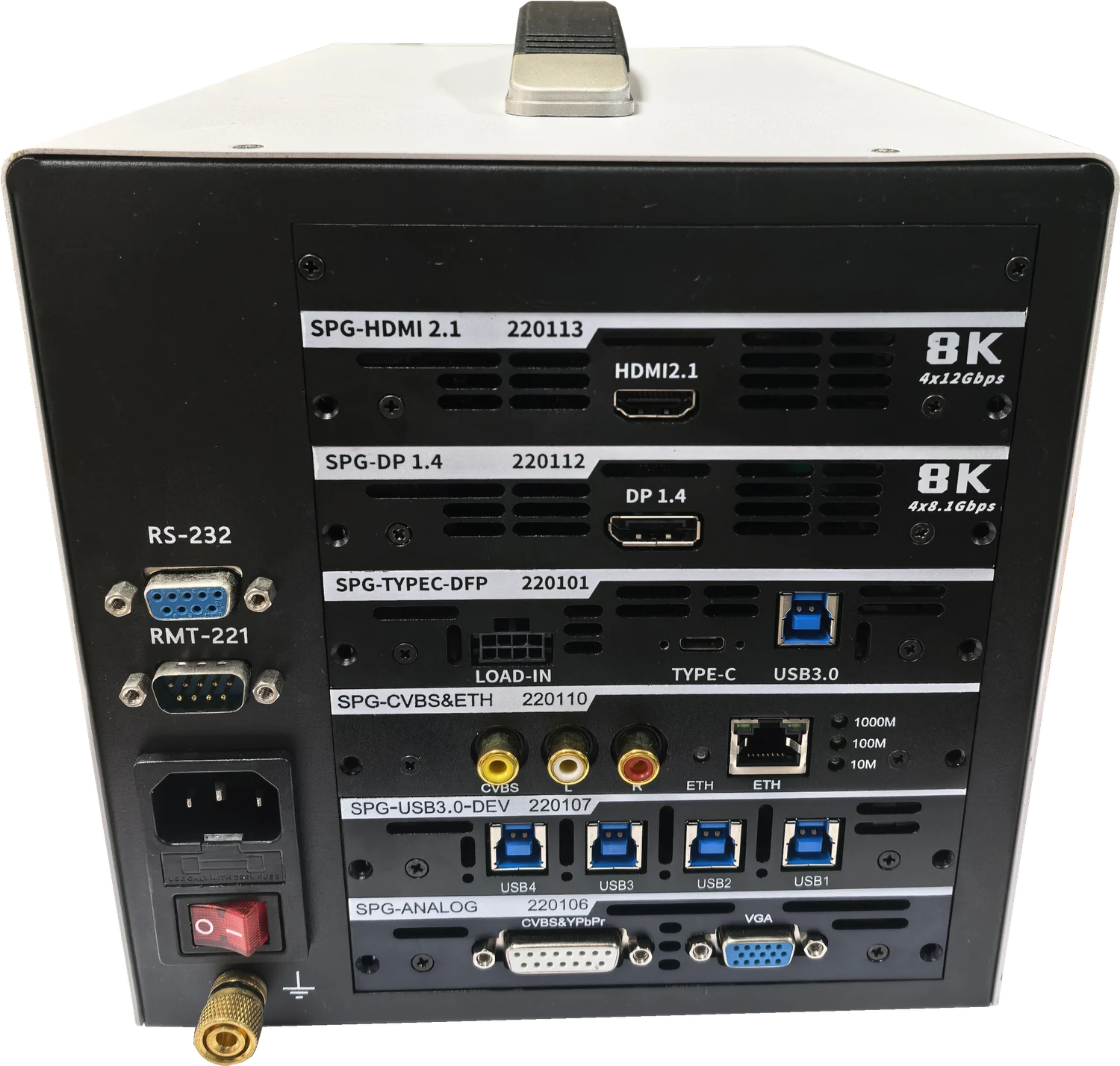

主机背板（板卡混插示例）
图示配置：HDMI2.1 + DP1.4 + TYPE-C + CVBSÐ + USB3.0 + ANALOG

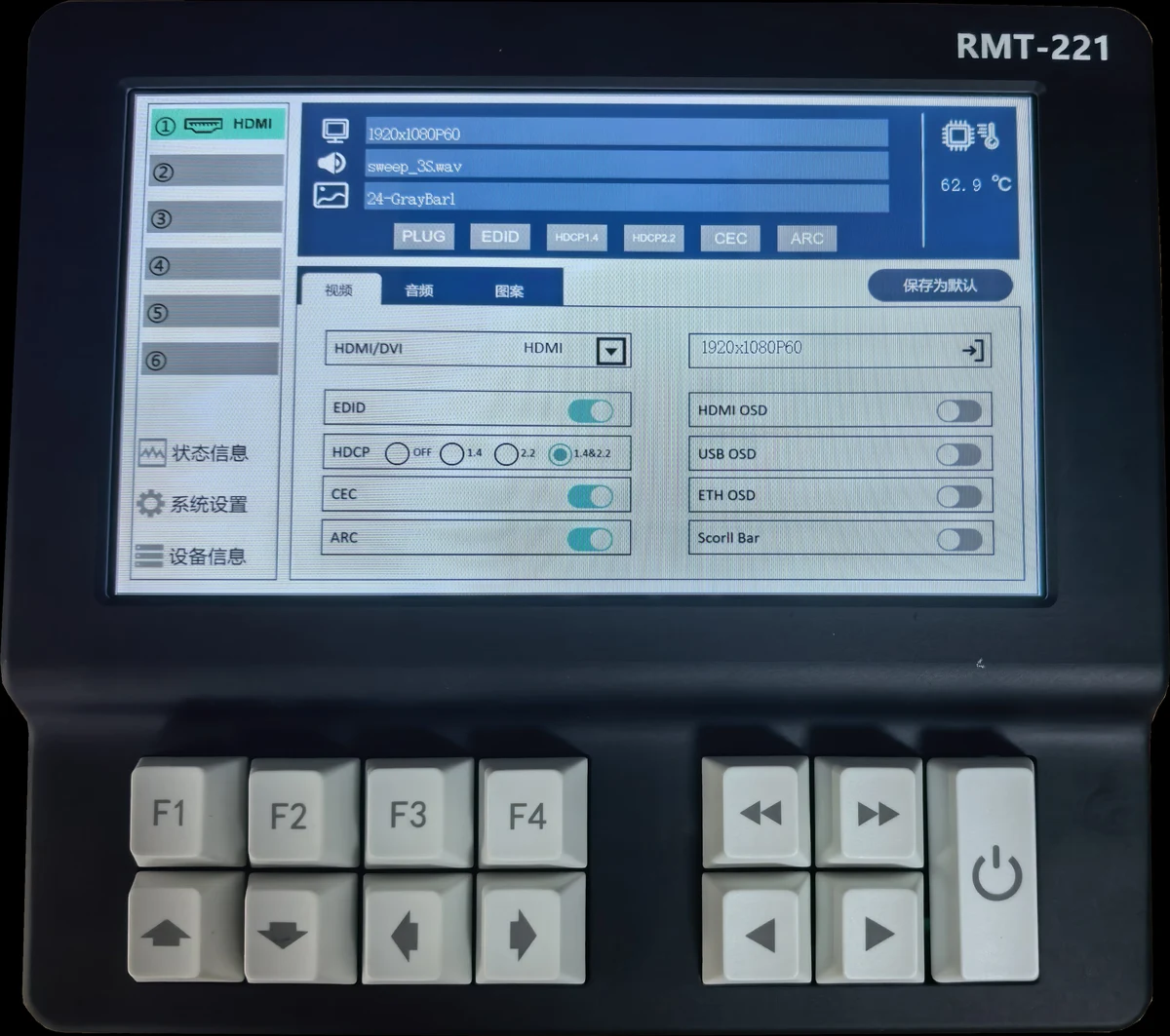

RMT-221 控制盒
7 寸电容触摸屏 ｜ 全触摸操作 ｜ 中英文双语
