SVG-203
视频信号发生器
HDMI2.0 ｜ DP1.2 ｜ VGA
三路接口独立输出
由深圳市源威科技有限公司自主研发设计。HDMI2.0、DP1.2、VGA 三路接口完全独立，格式、画面、伴音均可独立设置，最高 4K2K RGB444 60Hz；内置 40+ 张专业测试图，配套 Editor 软件与 RMT-20 分体控制器，是显示器与电视产线的工业级测试信号源。
SVG-203 产品特点
HDMI、DP、VGA 一台全覆盖，一台设备同时供应三个测试工位
三通道完全独立
HDMI、DP、VGA 三路接口相互独立，每一路的格式、画面、伴音均可独立设置，一台设备同时供应三个测试工位。
HDMI2.0 + DP1.2 双 4K
HDMI2.0（600MHz）与 DP1.2（5.4Gbps×4Lane）最高输出 4096×2160P60 RGB444；VGA 最高 1920×1080@60Hz，高清格式覆盖全面。
专业校验与 OSD 显示
HDMI 支持 HDCP1.4/2.2、CEC&ARC、EDID 校验；DP 支持 HDCP1.3、EDID；测试状态可通过 OSD 直接叠加在输出画面上。
配套 Editor 编辑软件
SVG203 Editor 软件可在电脑上编辑图案组、预定义参数与老化测试程序，一键导出到 SD 卡，大幅简化产线员工操作。
老化测试模式
仪器按编辑好的老化程序定时自动切换输出信号；常规模式下支持 8 画面自动/手动切换与动态滚动条、3 秒动态图像。
工业级可靠设计
所有接口均有保护电路，频繁插拔不易损坏；RMT-20 分体控制器操作顺手，RS232 开放协议可联机白平衡等设备。
技术规格
HDMI、DP、VGA 三路接口完全独立，每一路的格式、画面、伴音均可独立设置
| 信号通道 | HDMI2.0 × 1（600MHz）DP1.2 × 1（5.4Gbps×4Lane）VGA × 1（150MHz） 三路输出格式、画面、伴音互不影响，可同时供应三个测试工位；所有接口均有保护电路 |
|---|---|

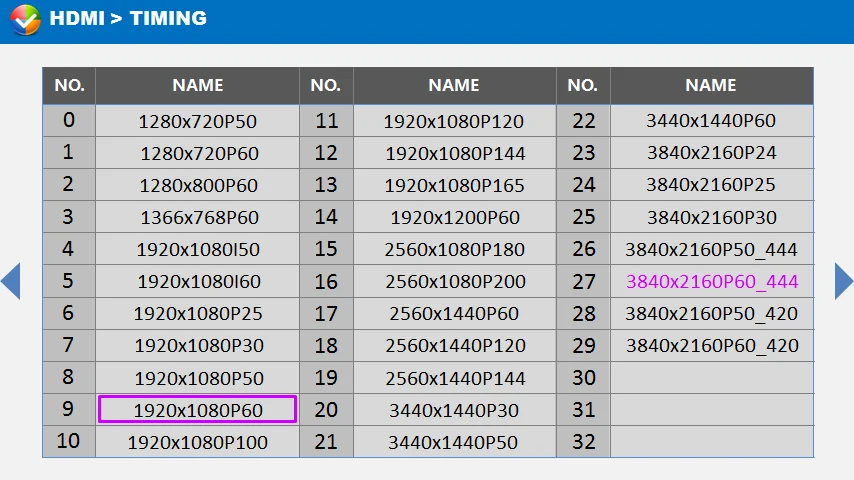

| HDMI2.0 | 720P50/601080I50/601080P25~601080P100~2402560×1080P180/2002560×1440P60~1443440×1440P30~603840×2160P25~604096×2160P25~60 校验：HDCP1.4HDCP2.2HDCP1.4&2.2AUTOOFFCEC&ARCEDID 未标注 YUV420 的格式均为 RGB444 输出；其它格式可根据用户要求添加 |
| DP1.2 | 720P50/601080I50/601080P25~601080P100~1652560×1440P60~1443440×1440P30~603840×2160P25~604096×2160P25~60 校验：HDCP1.3EDID 全部格式 RGB444 输出；伴音与 HDMI 通道一致，可独立设置 |
| VGA | 800×600@60Hz1024×768@60Hz1280×720@60Hz1280×1024@60Hz1366×768@60Hz1920×1080@60Hz 像素时钟 150MHz；VGA 通道不支持 HDCP / 伴音 / 滚动条 |
| 内置测试图 | 40+ 张专业测试图算法实时生成 纯色场 / 灰阶 / 彩条 / 几何定位 / 串扰 / 棋盘格 / GB50525 测量图 / Flicker 测试图等，详见下方清单 |
| 外置图片 | SD 卡 BMP 图片图案组（Editor 编辑，每组最多 16 个图案）标配 16G SD 卡 BMP 图片与图案组均通过 SVG203 Editor 软件导入 SD 卡 |
| 自动切换 | 8 个画面自动切换手动切换每幅切换时间可设 控制器面板 VGA / HDMI / DP 专用 + / − 键可快速切换对应通道画面 |
| 动态功能 | 3 秒动态图像播放动态滚动条 动态图像支持 1080P25 / 1080P30 / 1080P50 / 1080P60 格式；滚动条可叠加在任意输出画面上（VGA 除外） |
| 伴音输出 | 正弦波 0.1KHz~20KHz（步进 0.1KHz）扫频音wav 音乐文件 HDMI / DP 内嵌数字伴音，左右声道频率可分别设置；wav 规格 48KHz / 立体声 / 16bit，最多 32 个文件 |
| OSD 显示 | HDCPCECARCEDID 各项测试状态可直接叠加显示在输出画面上，方便产线判读 |
| 工作模式 | 常规模式老化测试模式 老化模式下仪器按 Editor 软件编辑的程序定时自动切换输出信号 |
| 人机交互 | RMT-20 分体控制器（标配）4.5 寸彩屏 + 9 个硅胶按键通道快捷键 控制器经 Remote 接口连接主机，操作台可远离信号源摆放 |
| 联机控制 | RS232 串口开放通讯协议 可与电脑或白平衡调试等自动化设备联机，协议文档可向我司索取 |
| 整机规格 | 300×200×55mm约 2.75kg 超薄机箱，适合产线测试台摆放 |
| 电源与环境 | AC100~240V 50/60Hz保证精度 +5~35℃工作 0~40℃湿度 20~80%RH |
| 标准配置 | 主机 × 1RMT-20 控制器 × 1国标 3 芯电源线 × 116G SD 卡 × 1说明书（电子版） |
面板展示
主机前面板设电源开关、SD 卡槽与 Remote 控制接口，全部信号接口集中于背板；标配 RMT-20 分体控制器，操作台可远离信号源摆放。

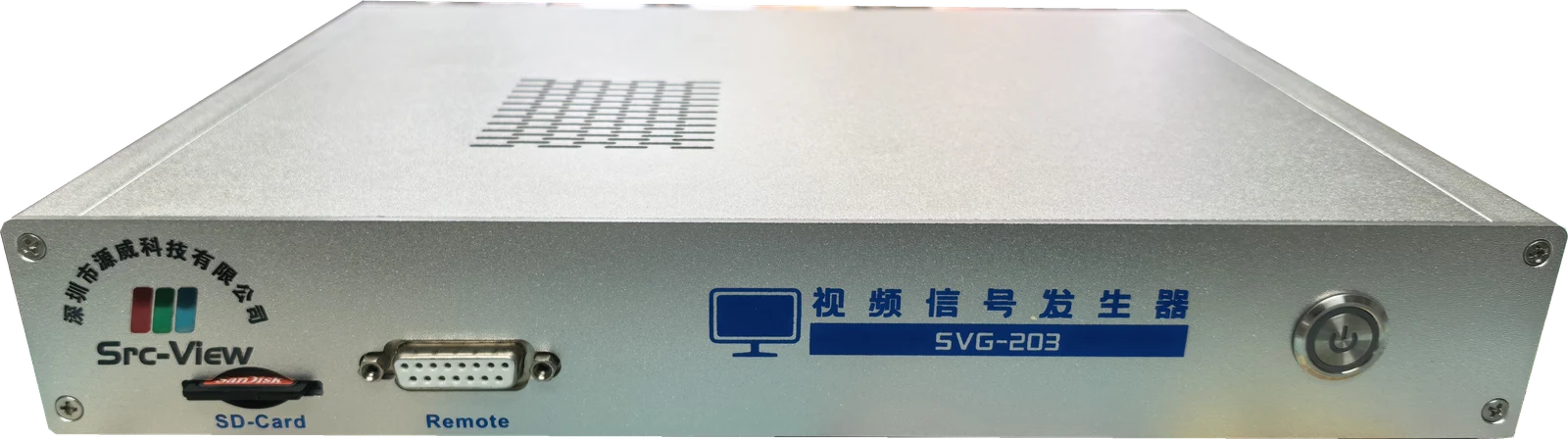

主机前面板
电源开关 + SD 卡槽 + Remote 控制接口

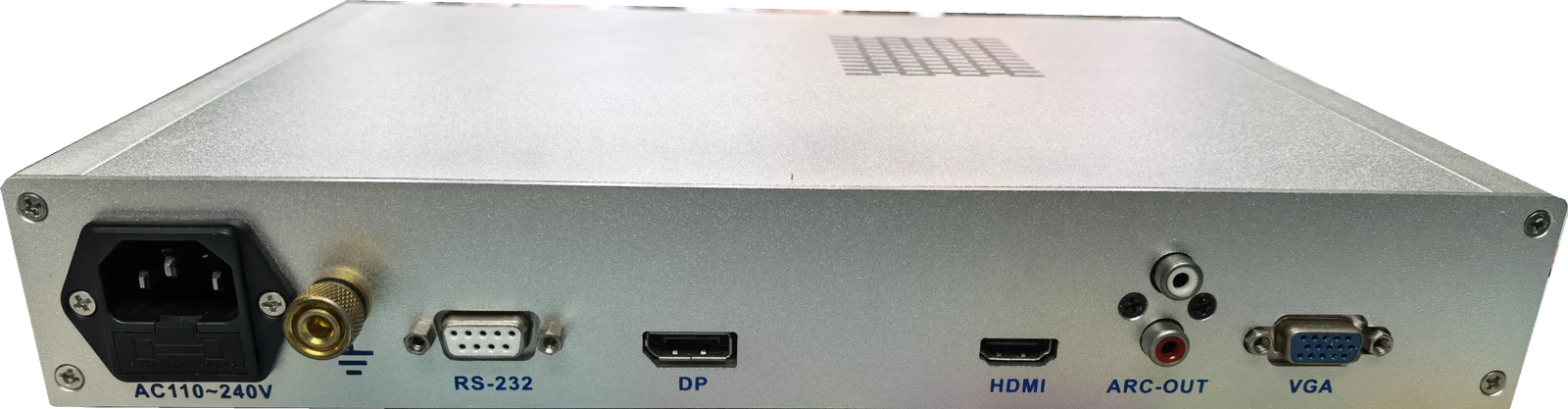

主机背板
全部信号输出接口

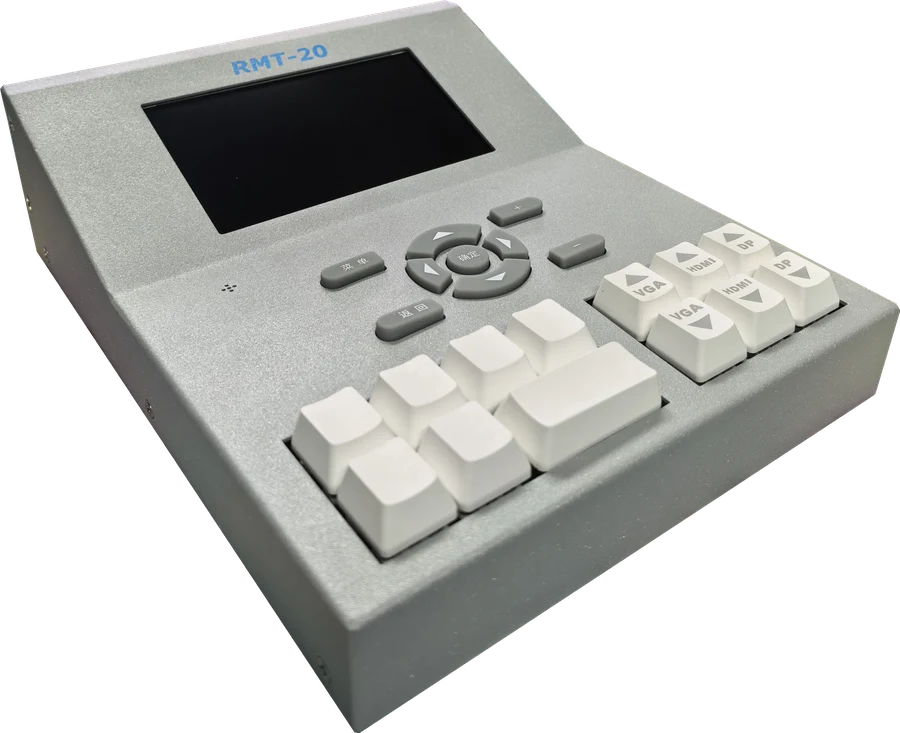

RMT-20 人机操作终端（出厂标配）
4.5 寸彩屏 + 9 个硅胶按键 + VGA / HDMI / DP 通道快捷键
分体控制，产线布局更灵活
RMT-20 控制器经 Remote 接口与主机连接，4.5 寸彩色显示屏 + 9 个硅胶按键 + 通道专用快捷键，图形化菜单一目了然；主机背板 RS-232 串口配合开放通讯协议，可与电脑或白平衡调试设备联机控制。

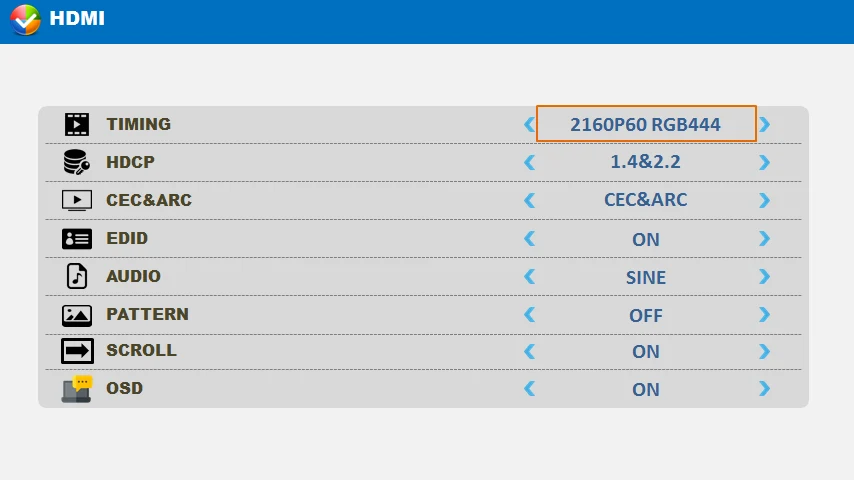

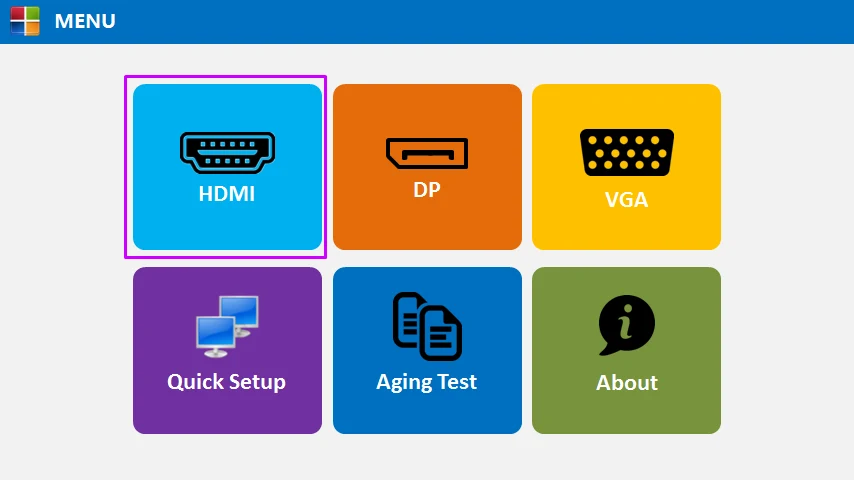

人机操作

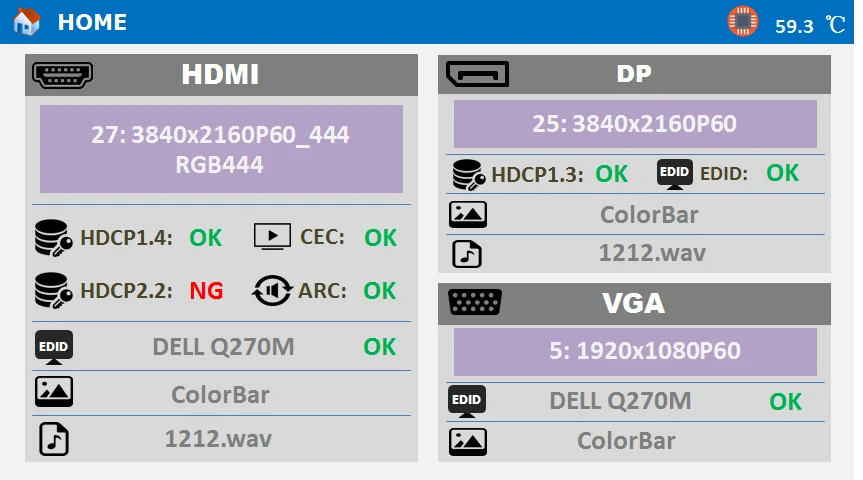

彩色图形界面，三路接口独立设置；菜单结构清晰，产线人员无需培训即可上手。
内置测试图
内置 40+ 张专业测试图，算法实时生成、图元边缘锐利无压缩失真；另可通过 SD 卡输出 BMP 外置图片与图案组。
涵盖纯色场、灰阶、彩条、几何定位、串扰、GB50525 测量图与 Flicker 测试图。
内置算法实时绘制，非图片播放，边缘无锯齿、无压缩噪点。
支持 3 秒动态图像播放，画面可叠加动态滚动条，检测拖影与运动画质。
标配 16G SD 卡，经 Editor 软件导入 BMP 图片与图案组，每组最多 16 个图案。

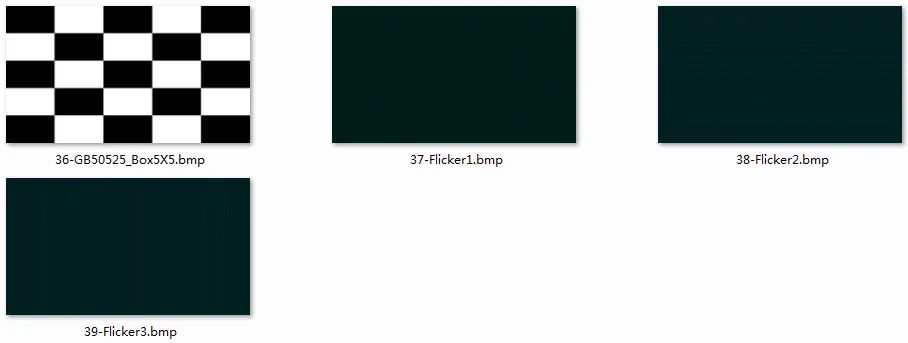

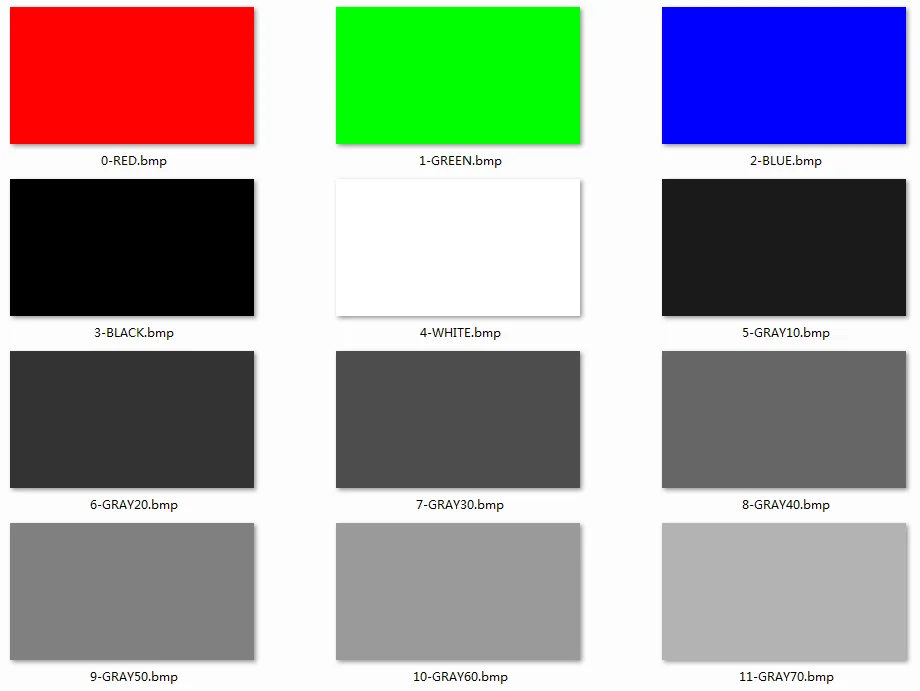

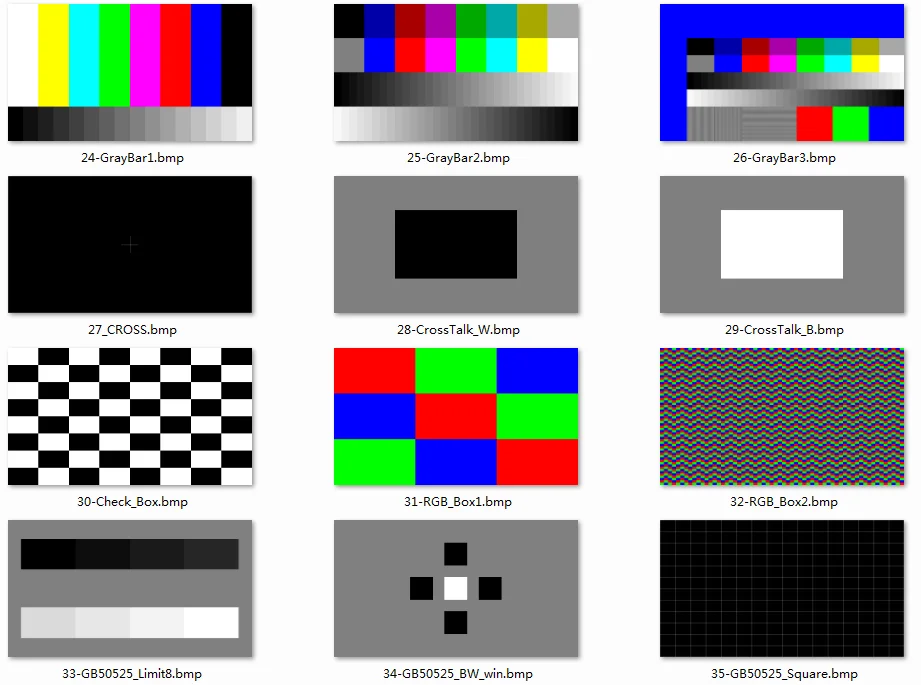

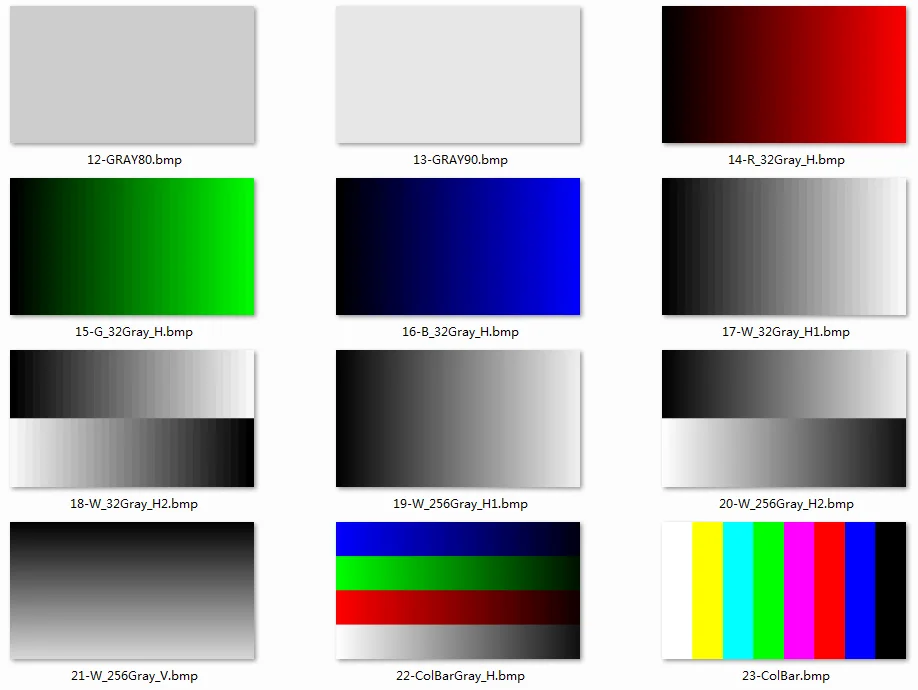

内置测试图一览
以下为内置测试图完整清单实拍（共 40+ 张）

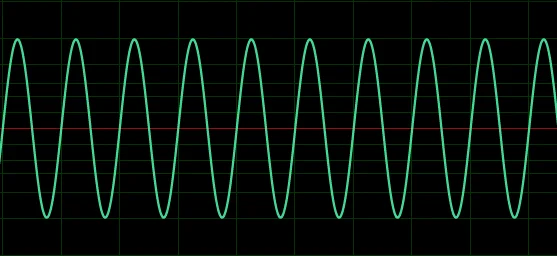

丰富的伴音输出

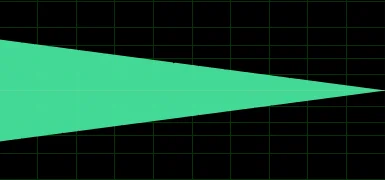

伴音内嵌于 HDMI / DP 信号独立输出，左右声道正弦波频率可分别设置（0.1KHz–20KHz，步进 0.1KHz），另有扫频音与 WAV 音乐播放，覆盖各类音频测试需求。
SVG-203 vs 电脑 / 播放器方案
还在用电脑或高清播放器当测试信号源？看看专业设备带来的改变。
| 对比项 | SVG-203 视频信号源 | 电脑 / 高清播放器 |
|---|---|---|
| 专业性 | ✓专为产线测试设计，HDMI / DP / VGA 三路独立输出，内置 40+ 张算法测试图 | ✗消费级产品，画面受系统与片源限制，无专业测试图 |
| 格式精度 | ✓HDMI 600MHz、DP 5.4Gbps×4Lane，最高 4K2K RGB444 60Hz 精确输出 | ✗输出格式受显卡驱动限制，时序与色彩精度无保障 |
| HDMI 测试 | ✓HDMI 支持 HDCP1.4/2.2、CEC&ARC、EDID；DP 支持 HDCP1.3、EDID，结果 OSD 直接显示 | ✗无 HDCP / EDID / CEC 检测功能，无法做专业接口测试 |
| 自动化对接 | ✓配套 Editor 软件编辑老化程序，RS232 开放协议对接自动化系统 | ✗无老化程序与自动化对接能力，只能人工操作 |
| 可靠性 | ✓工业级设计，无机械磨损部件，可 7×24 小时连续运行 | ✗普通电脑长期连续运行稳定性差，维护成本高 |
应用场景
从显示器主板到整机装配，从白平衡调试到老化测试，一台设备覆盖显示产品视频接口测试全流程。
成功案例
SVG-203 已在多家知名显示产品制造企业的产线上长期稳定运行
出厂检验与计量
每台设备出厂前均逐通道检验，确保输出信号的精度与一致性。
常见问题
关于 SVG-203 使用的常见疑问
- 可以。三路接口完全独立，格式、画面、伴音均可分别设置；
- 例如 HDMI 输出 4K2K 60Hz 彩条、DP 输出 2K 144Hz 灰阶、VGA 同时输出 1080P 棋盘格；
- 一台设备即可同时供应三个测试工位。
- 使用配套的 SVG203 Editor 软件：在电脑上编辑图案组（每组最多 16 个图案）、预定义参数与老化测试程序；
- 编辑完成后一键导出到 SD 卡（标配 16G），插回仪器即可使用；
- 仪器端通过 Quick Setup 可快速调用预定义参数，老化模式下自动执行老化程序。
- HDMI 通道：HDCP1.4 / 2.2 / 1.4&2.2 / AUTO / OFF，支持 CEC&ARC 检测与 EDID 校验；
- DP 通道：支持 HDCP1.3 与 EDID 校验；VGA 通道不支持校验功能；
- 各项测试状态可通过 OSD 直接叠加显示在输出画面上，方便产线判读。
- 每个通道均可独立开启自动播放功能；
- 在自动播放设置界面中，自定义播放画面的顺序与每幅画面的停留时间；
- 设备按设定循环播放，特别适用于老化测试与多画面自动巡检。
- 可以。设备配有 RS232 串口，并提供配套通讯协议；
- 可与电脑或 FCT 自动化测试系统联机，远程切换信号通道、测试图与伴音；
- 通讯协议文档可向我司技术支持索取。
