显示器 TYPE-C & USB 接口自动测试｜产线 · 实验室

SUC-211
显示器 TYPE-C & USB 自动测试仪

TYPE-C 全功能测试｜ 4 路 USB3.0 ｜双面自动翻转

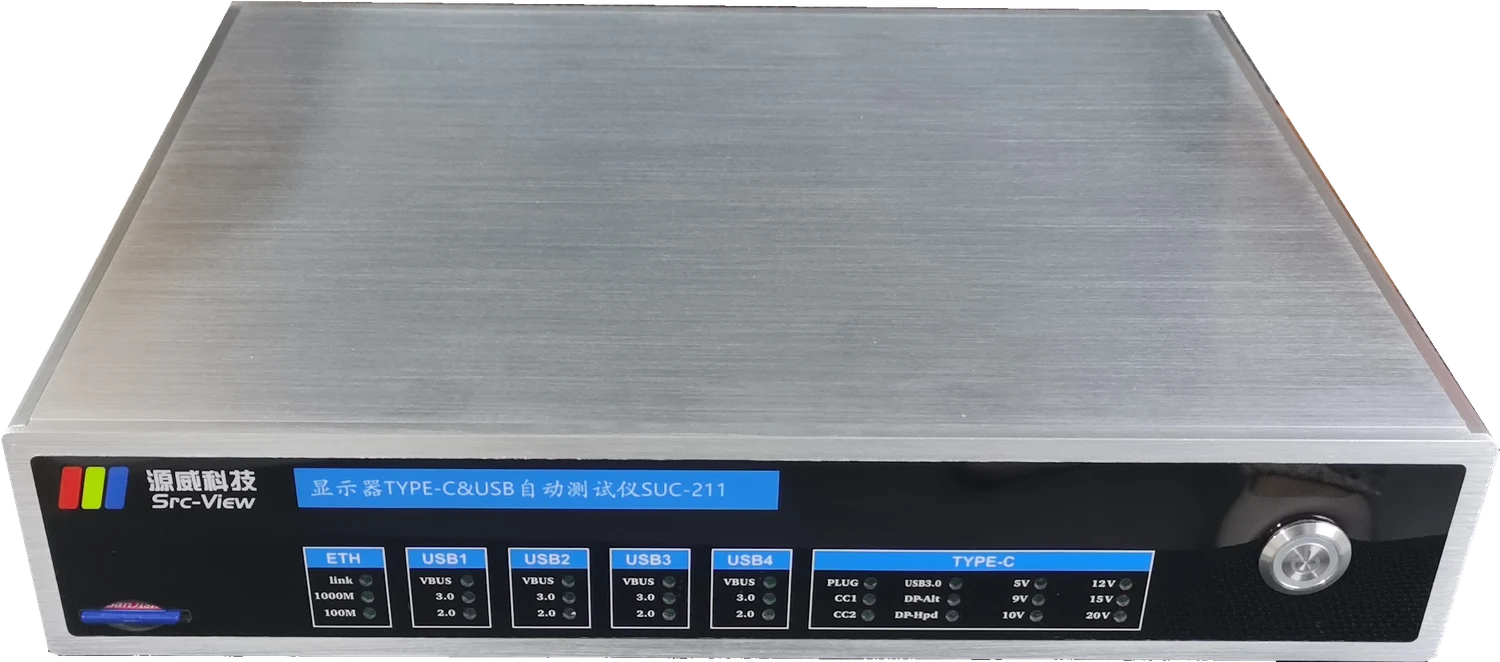

SUC-211 是源威科技专门针对显示器 TYPE-C 接口和 USB 接口测试而研发的自动测试仪器：TYPE-C 接口支持 USB3.0 吞吐量、DP-Alt 音视频、PD3.0 电源测试；另支持 USB2.0 / USB3.0 接口与网络接口测试；支持双面自动翻转测试，各接口均带保护功能，配套电脑测试软件，简单易用。

TYPE-CPD3.0 + DP-Alt + USB3.0

4K2KDP-Alt 2160P 60Hz

4 路USB3.0 吞吐量

1000MLAN 吞吐量

了解产品特点 ↓联系我们 →

SCROLL

TYPE-C全功能接口测试

4K2K 60HzDP-Alt 最高 3840×2160P60

4 路 USBUSB3.0 Device 吞吐量

自动翻转TYPE-C 双面测试

FEATURES

产品特点

一台仪器覆盖显示器 TYPE-C、USB、LAN 接口的全部测试项目

🔌

TYPE-C 全功能测试

支持 PD3.0 协议，VBUS 5V / 9V / 10V / 12V / 15V / 20V 六档电源测试并集成电子负载；USB 为 DFP 5Gbps；DP-Alt 支持 2Lane / 4Lane，最高 3840×2160@60。

🔄

双面自动翻转测试

TYPE-C 接口支持双面自动翻转，正插、反插两个方向的测试项目自动依次执行，无需人工拔插换面，产线测试效率翻倍。

🖥️

DP-Alt 音视频测试

DP1.2（5.4Gbps × 4Lane），约 30 种视频格式从 720P 到 4096×2160P60（含 1080P 高刷）；支持 HDCP1.3 与 EDID 校验；40 张内置测试图，正弦波 / 扫频音 / WAV 伴音。

⚡

4 路 USB3.0 吞吐量

USB1 ~ USB4 共 4 路 USB3.0 Device 接口，支持 USB2.0 与 USB3.0 吞吐量测试，显示器 USB 上行、下行口一次接齐。

🌐

LAN 网络接口测试

支持 100Mbps / 1000Mbps 网络吞吐量测试，带网口的智能显示器、会议大屏无需另配网络测试设备。

🛡️

全接口保护 + 测试软件

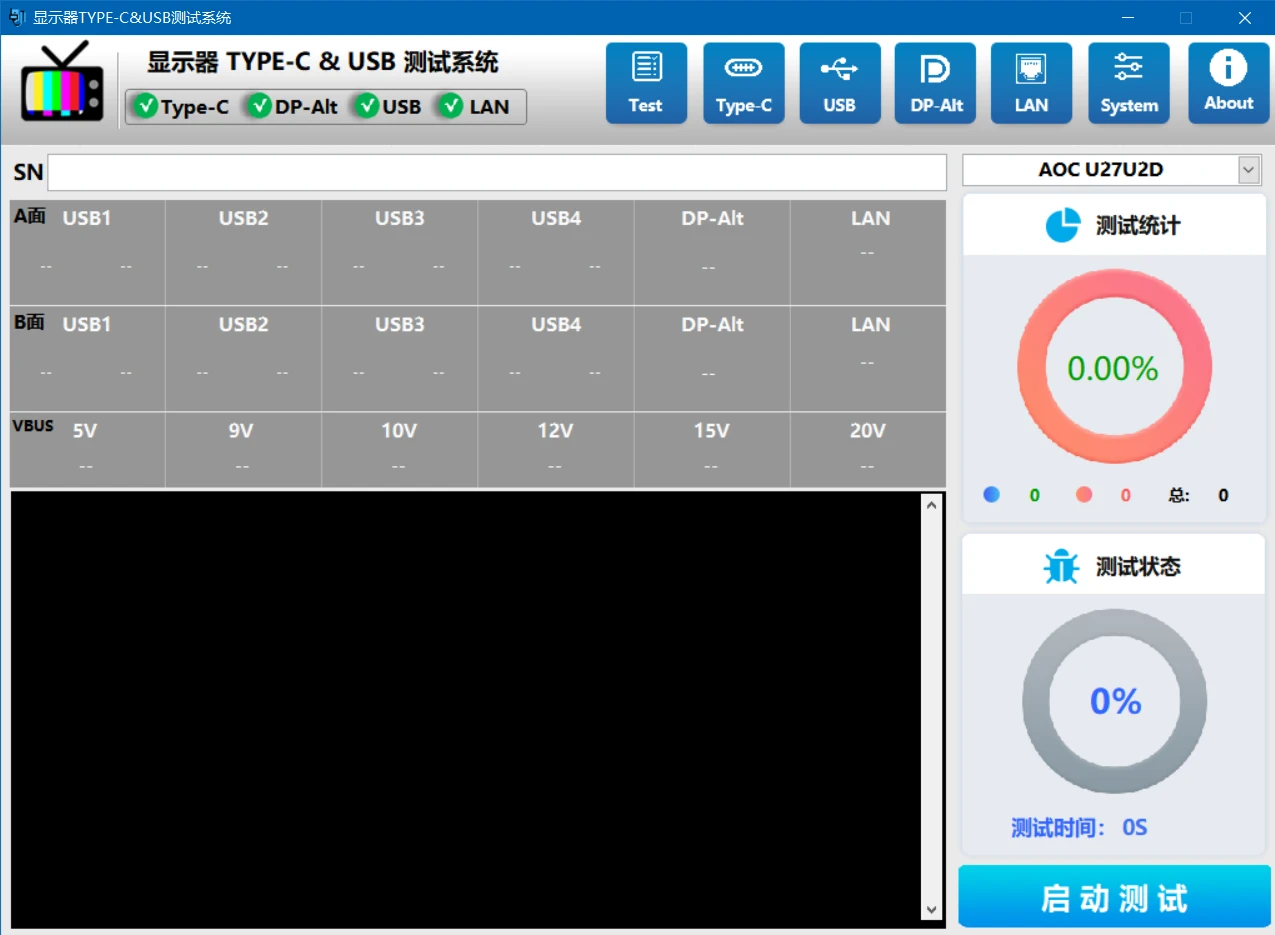

所有测试接口均配备多重保护措施，防止频繁插拔测试过程中损坏仪器；配套电脑测试软件支持 SN 录入、测试统计与状态实时显示。

SPECIFICATIONS

技术规格

主要功能与接口参数

TYPE-C	支持 PD3.0 协议；VBUS 测试 5V9V10V12V15V20V，集成电子负载；USB：DFP，5Gbps；DP-Alt：2Lane / 4Lane，最高 3840×2160@60；支持双面自动翻转测试
DP-Alt	版本 DP1.2（5.4Gbps × 4Lane）；格式 4096×2160P603840×2160P603440×1440P602560×1440P 60 / 120 / 144Hz1080P 60 / 50Hz1080P 高刷 100 ~ 165Hz1080I 60 / 50Hz720P 60 / 50Hz 等约 30 种；校验：HDCP1.3、EDID

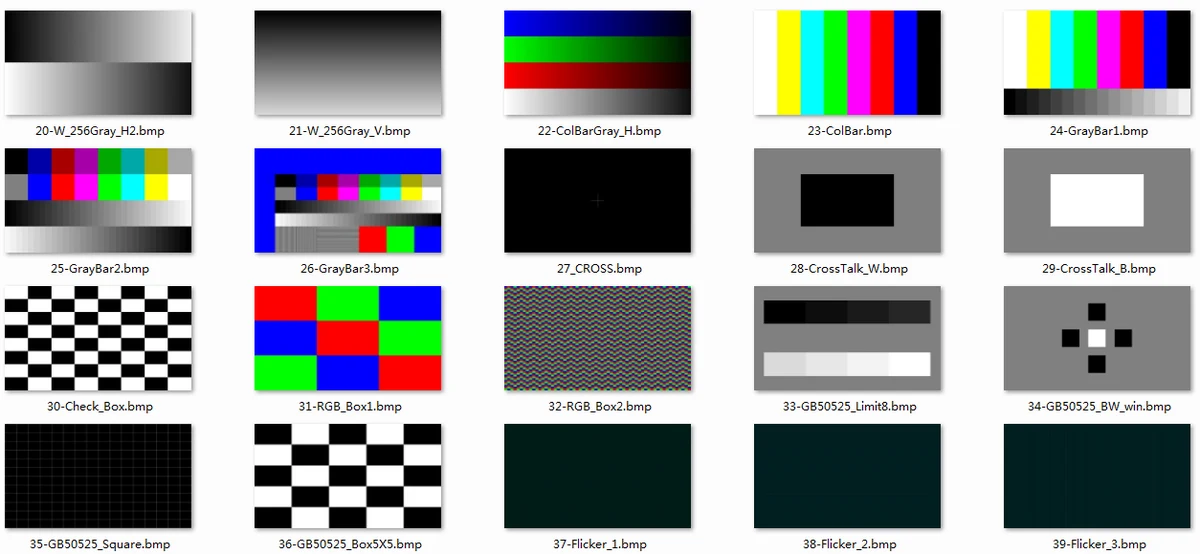

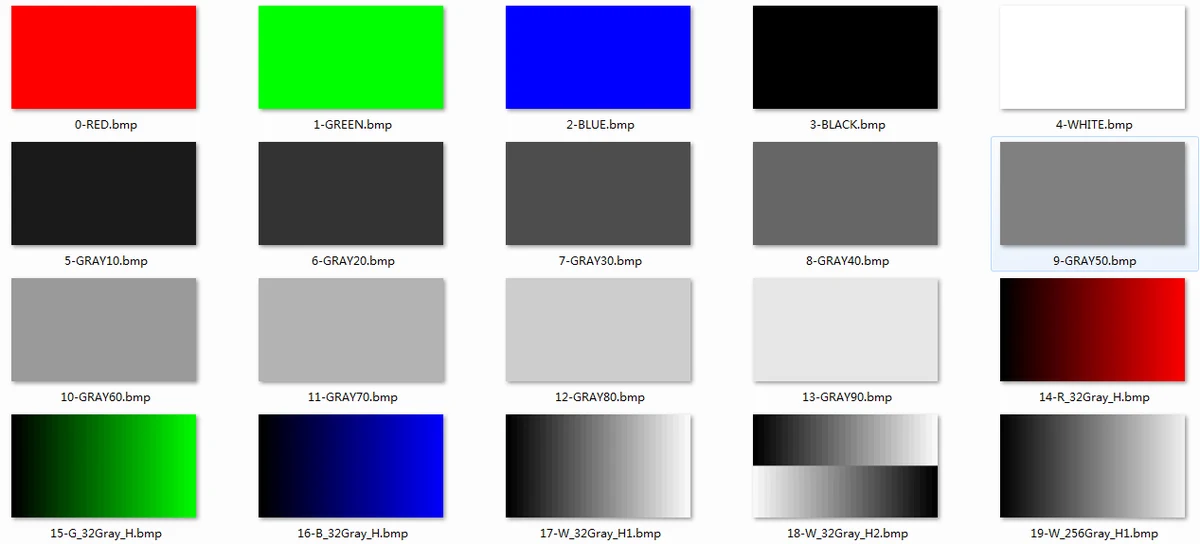

图像	40 张内置测试图，可通过 SD 卡外加 BMP 测试图；支持设置任意 16 张以内的图像列表自动切换，支持动态滚动条
伴音	正弦波（0.1KHz ~ 20KHz，步进值 0.1KHz）、扫频音、WAV 格式音乐
USB	4 路 USB3.0 Device 接口，支持 USB2.0 和 USB3.0 吞吐量测试
LAN	支持 100Mbps、1000Mbps，支持吞吐量测试
信号保护	所有接口均配备多重保护措施，防止在频繁插拔测试过程中损坏仪器

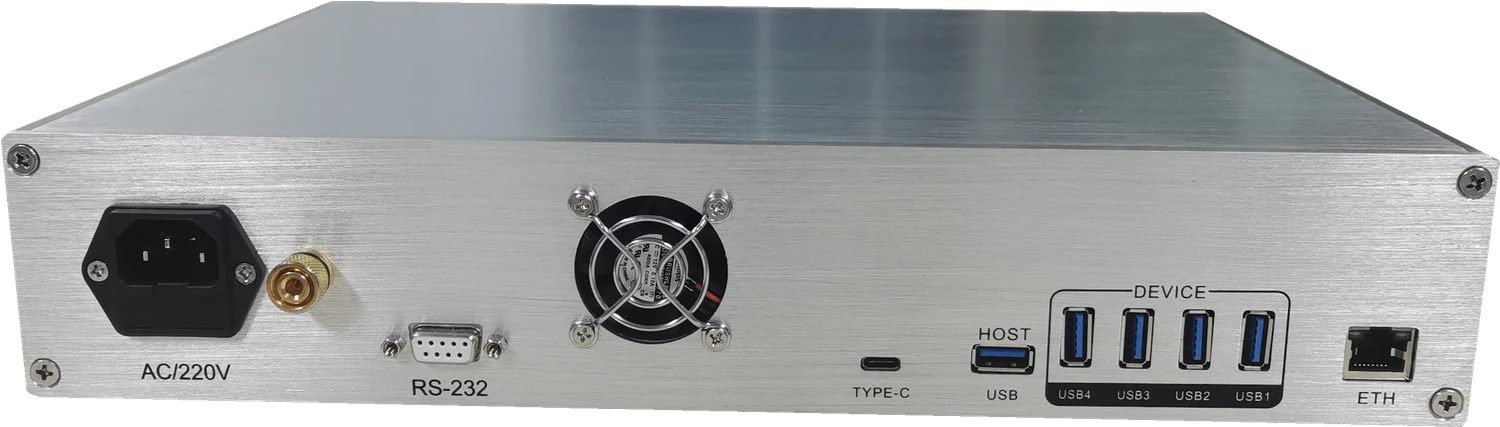

通信端口	RS-232 串口，连接工控电脑运行测试软件
电源	AC 220V 输入
典型应用	显示器研发实验室、显示器主板生产线、显示器整机生产线、USB HUB 测试、TYPE-C 扩展坞测试
