视频格式时序详解：像素时钟、有效区与消隐区

无论是 HDMI、DP 这样的外部视频接口，还是 LVDS、V-by-One、eDP 这样的面板内部接口，传输的都是同一套东西——按固定节拍逐个像素发送的视频信号。描述这套"节拍"的参数集合，就是视频时序（Video Timing）。点屏、整机测试中出现的花屏、偏移、画面滚动等问题，很多都与时序参数不匹配有关。本文用两张图讲清时序的核心概念。

一、像素时钟（Pixel Clock）

像素时钟是视频信号的"心跳"：每经过一个时钟周期，接口就传送一个像素的数据。时钟越快，单位时间内能传送的像素就越多，可支持的分辨率和刷新率也就越高。例如 1080P@60Hz 的典型像素时钟为 148.5MHz，即每秒传送 1.485 亿个像素。

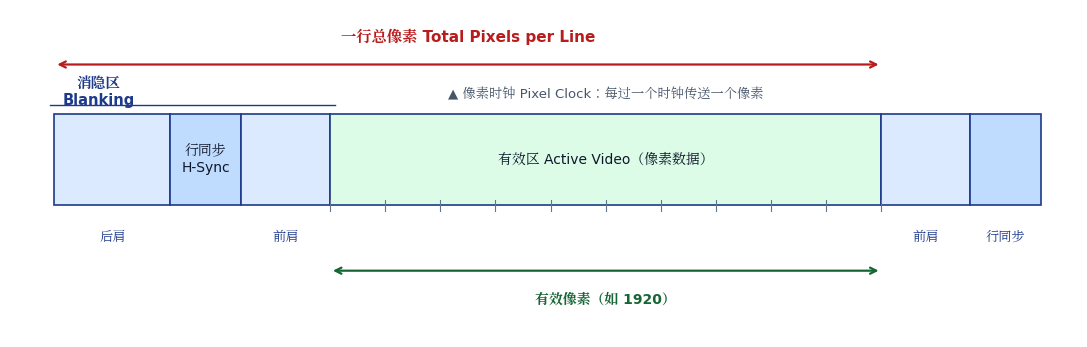

二、一行的结构：有效区与行消隐

视频信号按"行"逐行传送。一行并不全是画面内容，它分为两段：

• 有效区（Active Video）：真正承载画面像素的部分，例如 1920 个有效像素；
• 行消隐区（H-Blanking）：有效区前后的"留白"时间，又细分为前肩（Front Porch）、行同步（H-Sync）和后肩（Back Porch）。同步脉冲告诉接收端"一行结束了，准备下一行"，前后肩则是同步脉冲两侧的缓冲间隔。

同步信号还有一个重要属性——极性（Polarity）：行同步极性（H-Sync Polarity）和场同步极性（V-Sync Polarity）分别规定行、场同步脉冲是"正极性"（脉冲期间为高电平）还是"负极性"（脉冲期间为低电平）。接收端必须按正确的极性识别同步沿，极性设反会导致同步失败或画面异常，因此每一项标准时序都会明确标注两个极性参数。

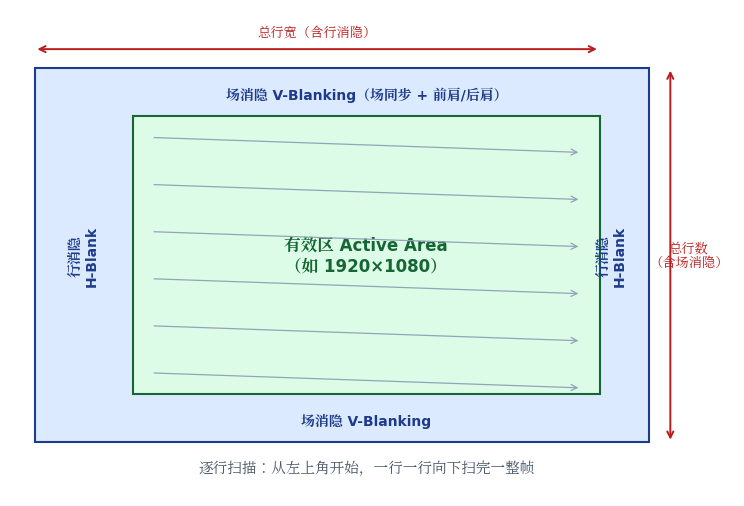

三、一帧的结构：场消隐

一帧画面由若干行组成，同样，并非所有行都显示画面。有效行（如 1080 行）之外的行属于场消隐区（V-Blanking），其中包含场同步（V-Sync）信号，告诉接收端"一帧结束了，回到屏幕顶端开始下一帧"。显示设备正是利用行、场同步信号，把一维的像素流还原成二维画面。

四、关键参数之间的关系

帧率、分辨率与像素时钟三者相互约束，满足下面的关系：

• 一行总像素 ＝ 有效像素 ＋ 行消隐（前肩＋行同步＋后肩）
• 总行数 ＝ 有效行数 ＋ 场消隐行数
• 帧率 像素时钟 ÷（一行总像素 × 总行数）

以最常见的 1080P@60Hz（CEA-861 标准）为例：

五、对显示测试的意义

面板和整机对时序的要求非常严格：时序参数错了，轻则画面偏移、抖动，重则完全无法点亮。液晶模组信号源需要按照面板规格书精确输出每一个时序参数——这正是源威科技信号源产品的核心能力：内置数百组标准时序，支持对前后肩、同步宽度等参数逐一编程，并可输出 8K 超高清时序，覆盖各类面板与整机的点屏、老化和功能测试需求。
