自动化测试系统 ｜ FCT 功能测试已停产
AR-316
T-CON 板自动化测试系统
TCON 板 FCT 功能测试 ｜ 一拖二双板同测 ｜ 测试数据自动保存
AR-316 T-CON 板功能测试系统为 TCON 板提供自动化测试，支持一拖二模式，同时自动测试两块 TCON 板：普通显示器（1920×1080）代替各种工装屏，实时显示被测 TCON 板的 mini-LVDS 图像；系统与治具控制器联动，上料完成即自动启动测试，测试完成后保存所有测试数据结果。
HOW IT WORKS
系统工作原理
信号输入 ｜ 图像采集 ｜ 信号测量 ｜ 治具联动 ｜ 数据保存
1
使用普通的显示器（1920×1080）代替各种工装屏，在显示器上显示被测 TCON 板的 mini-LVDS 图像。
2
由信号发生器提供 TCON 板的输入信号。
3
由图像采集模块完成对被测 TCON 板 mini-LVDS 输出图像信号的采集。
4
由 T-CON 测试模块完成对被测 TCON 板的各模拟输出信号、数字输出信号、EEPROM 进行测量。
5
系统从治具控制器获取治具状态、TCON 板编号，若治具完成上料，则启动测试，并将测试结果通知给治具控制器。
6
系统按照用户编写的测试规程的测试步骤，对被测 TCON 板进行自动化测试。
7
测试完成后保存所有测试数据结果，便于追溯与分析。
注：治具以及治具控制器由用户提供，通信协议需要双方沟通共同确定，通信接口也可以使用其它接口。
SOFTWARE

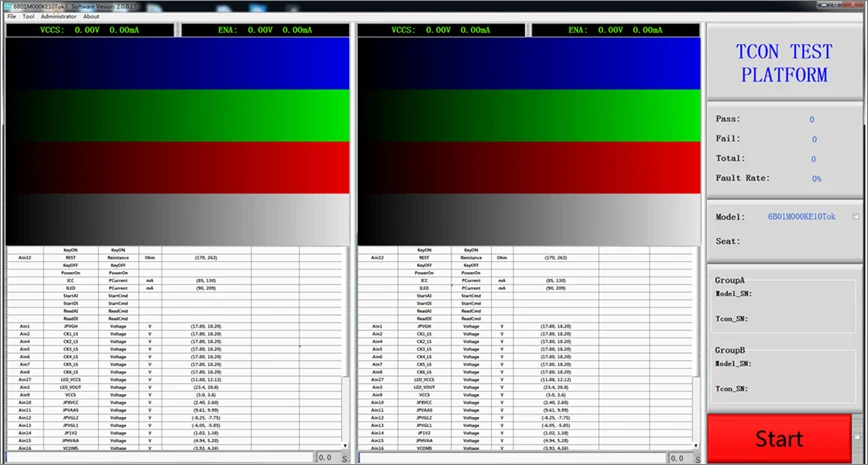

测试软件界面
双板图像实时显示 ｜ 测试项目与测量值列表 ｜ 结果自动判定
