AG-681P
综合视频信号发生器
2×AV ｜ YPbPr ｜ SCART ｜ VGA ｜ 3×HDMI
全接口独立输出
由深圳市源威科技有限公司自主研发设计，涵盖一台电视机全部音视频接口。所有通道相互独立，格式、画面、伴音均可独立设置；HDMI 通道支持 HDCP、EDID、CEC 校验，是产线、实验室与研发部门的工业级测试信号源。
AG-681P 产品特点
一台电视 / 一块主板，测试时只需配套一台 AG-681P，测试台布局更简洁
所有通道相互独立
每个通道可独立设置格式、图像、伴音等参数，测试过程中所有通道的输出互不相同，为生产测试提供更高的灵活性。
3 路功能强大的 HDMI
2 路 HDMI2.0 最高输出 4K2K YUV420 60Hz，支持 HDCP1.4 / HDCP2.2 校验；1 路 HDMI1.4 支持正常校验与全校验两种模式；3 路均支持 EDID、CEC 检测，结果可通过 OSD 直接显示在输出画面上。
动态图像播放
3 路 HDMI 通道在 1080P25 / 1080P30 / 1080P50 / 1080P60 格式下支持动态图像播放，满足运动画面测试需求。
8 画面自动播放
所有通道支持最多 8 幅画面循环自动播放，每幅画面的播放时间可单独设置，也可手动切换，适配老化与全检工位。
丰富的伴音输出
100Hz–20KHz 正弦波（步进 0.1KHz）用于 FCT 测试，扫频音用于老化测试，还支持 wav 音乐文件播放，满足人工测试与重低音测试。
工业级可靠设计
所有接口均带保护电路，频繁插拔测试不易损坏；提供 RS232 接口与通讯协议，可与其它自动化设备联机使用。
信号通道规格
涵盖电视机全部音视频接口，每个通道的格式、画面、伴音均可独立设置
| CVBS × 2 | NTSCPAL AV1、AV2 两路复合视频，红白黄端子，伴音独立可调 |
|---|---|
| YPbPr × 1 | 480I60480P60576I50576P50720P50720P601080I501080I601080P251080P30 支持 8 幅画面循环自动播放，每幅画面播放时间可设置 |
| SCART × 1 | 信号类型：CVBSRGBYPbPr 格式：576I50480I60480P60576P50720P50720P601080I501080I601080P251080P30 |
| VGA × 1 | 800×600@60Hz1024×768@60Hz1280×720@60Hz1280×1024@60Hz1366×768@60Hz1920×1080@60Hz 支持 8 幅画面循环自动播放，每幅画面播放时间可设置 |
| HDMI2.0 × 2 | 格式：480I60480P60576I50576P50720P50720P601080I501080I601080P251080P301080P501080P602160P252160P302160P50 YUV4202160P60 YUV420 HDCP：HDCP1.4HDCP2.2HDCP1.4&2.2AUTOOFFEDID 校验CEC 测试 1080P25 / 1080P30 / 1080P50 / 1080P60 格式下支持动态图像播放；测试结果可 OSD 显示在输出画面上 |
| HDMI1.4 × 1 | 格式：480I60480P60576I50576P50720P50720P601080I501080I601080P251080P301080P501080P60 HDCP：HDCP1.4 正常校验HDCP1.4 全校验OFFEDID 校验CEC 测试 1080P25 / 1080P30 / 1080P50 / 1080P60 格式下支持动态图像播放 |
| Audio × 7 | 采样率 48KHz频率 0.1–20KHz（步进 0.1KHz）正弦波扫频音wav 音乐文件 7 路伴音分别对应 AV1、AV2、YPbPr、SCART、HDMI1、HDMI2、HDMI3 |
面板展示
前面板集成 4.5 寸彩屏与硅胶按键，所有信号接口集中于后面板，接线整洁、操作顺手。

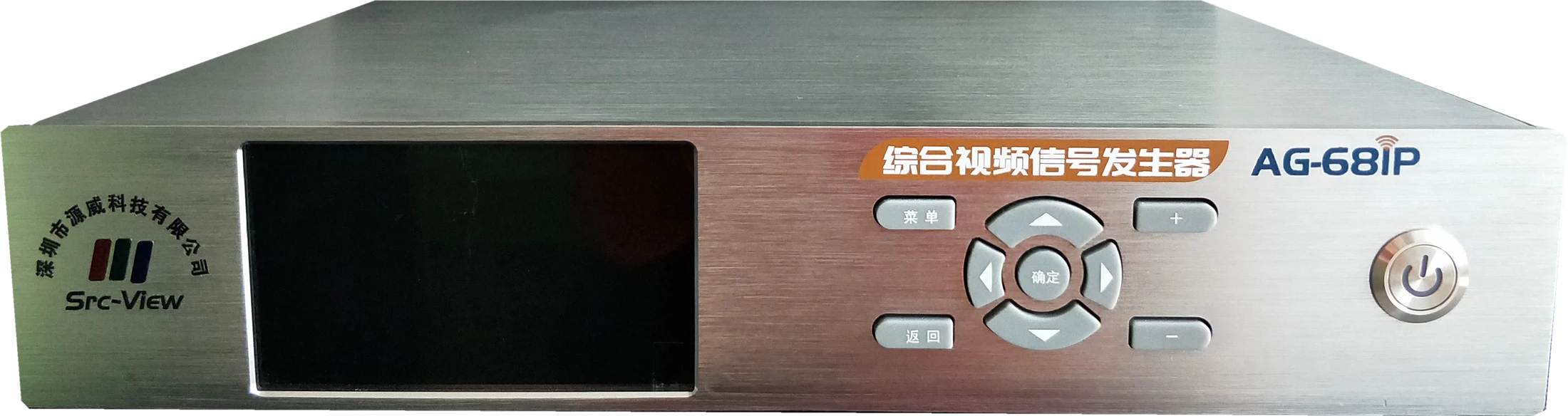

前面板
4.5 寸彩屏 + 9 个硅胶按键

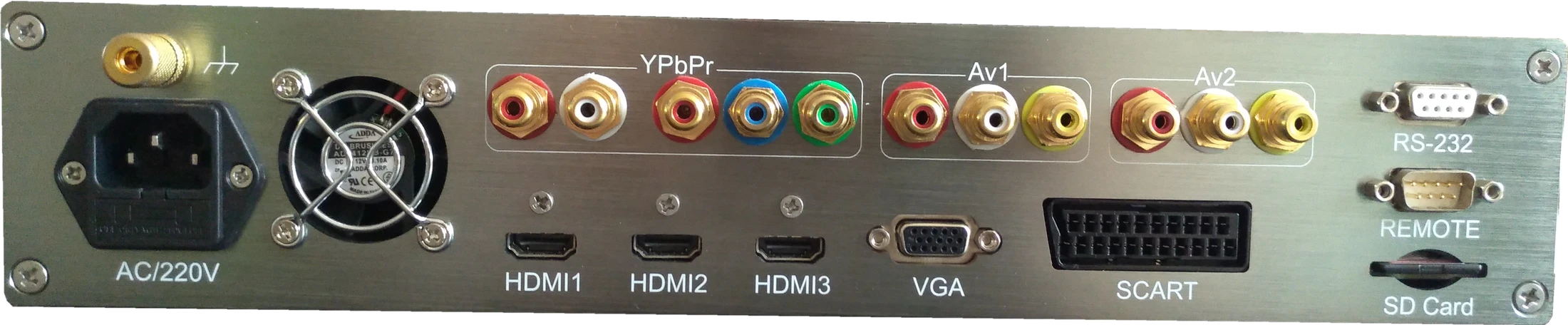

后面板
全部信号输出接口
简单易用的人机交互
设备采用 4.5 寸彩色显示屏和 9 个硅胶按键，配合 5 个方向键即可完成所有设置；另有 RS232 串口，配合通讯协议可与电脑联机控制。

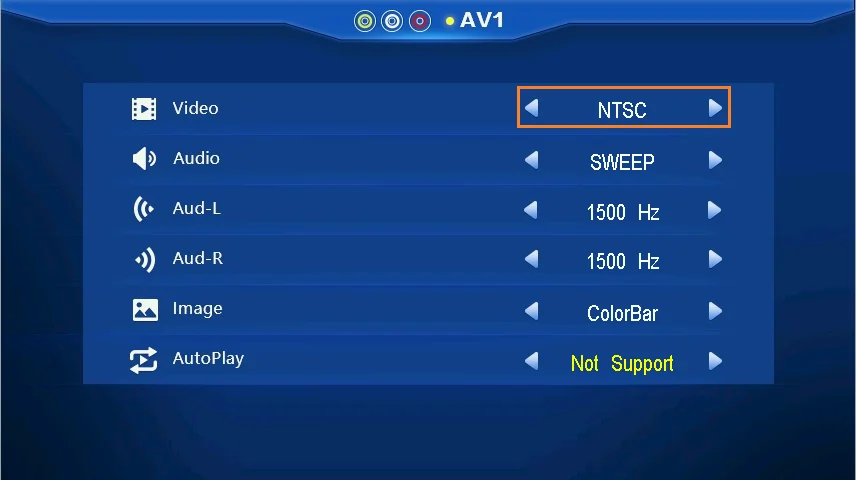

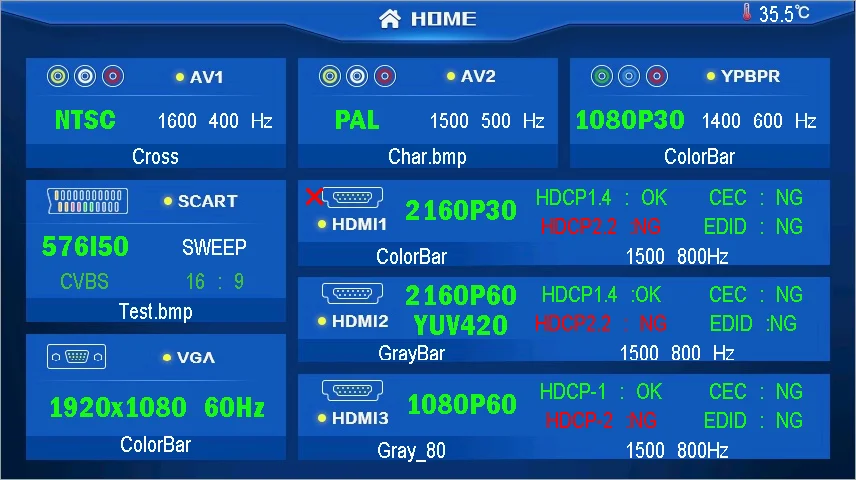

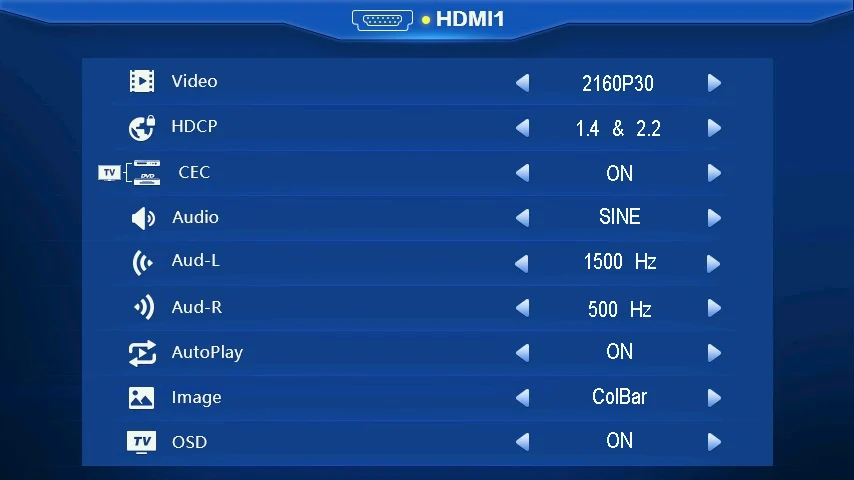

人机操作
彩色图形界面，每个通道独立设置；菜单结构清晰，产线人员无需培训即可上手。
内置测试图

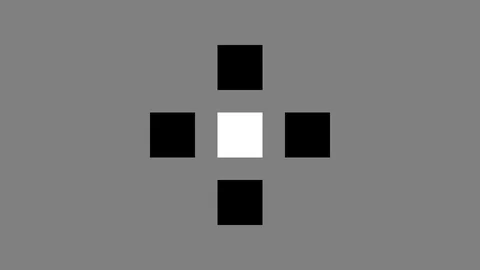

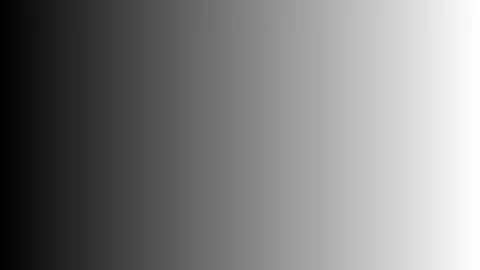

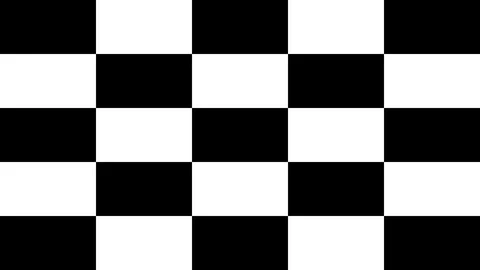

内置算法实时生成，图元边缘锐利、无压缩失真，涵盖 GB/T 50525-2010《视频显示系统工程测量规范》测量项目所需测试信号。
内置算法实时绘制，非图片播放，边缘无锯齿、无压缩噪点。
涵盖色彩、几何、清晰度、灰阶等显示测试全项目，数量随客户需求不断增加，目前已达 57 张。
支持动态画面播放，可检测拖影、响应时间与运动画质。
附赠 16G SD 卡，可导入自定义测试图与音乐文件。

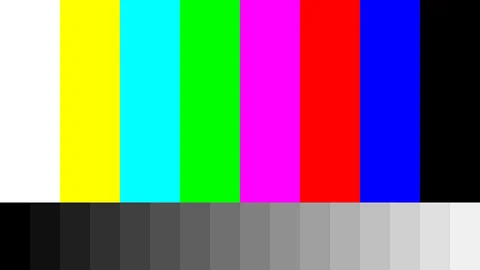

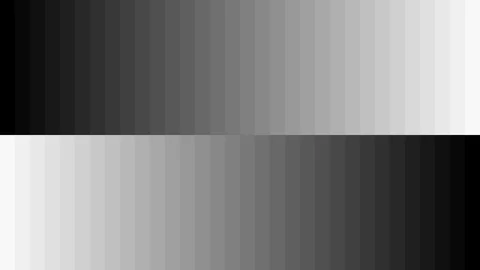

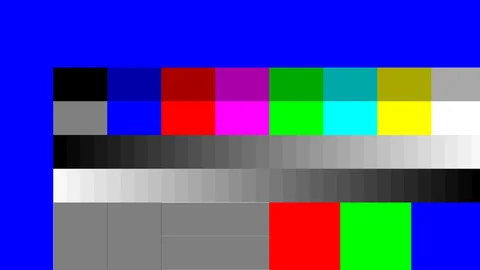

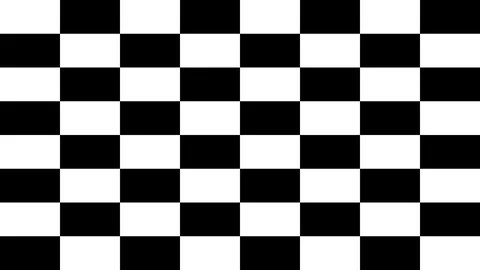

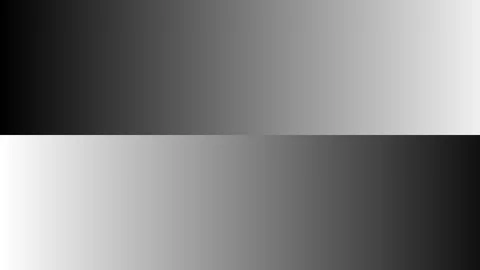

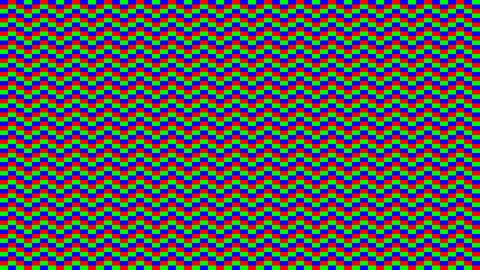

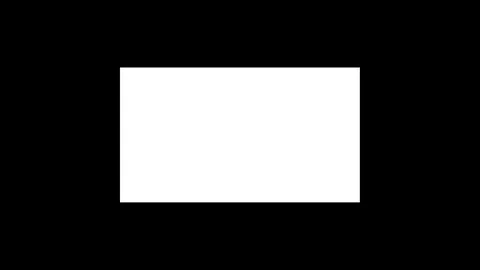

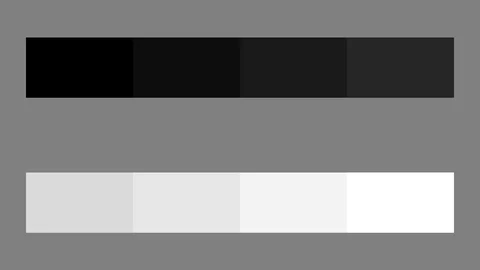

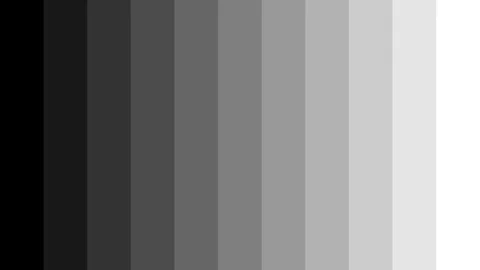

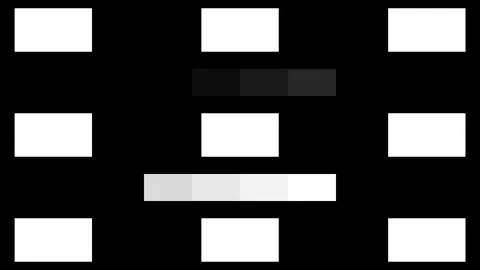

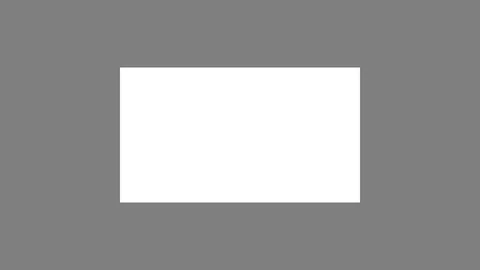

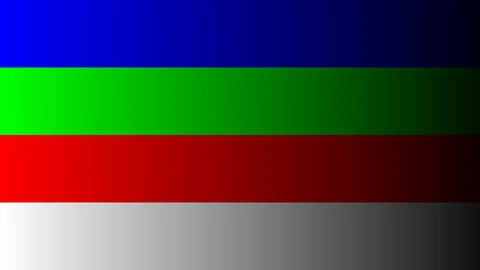

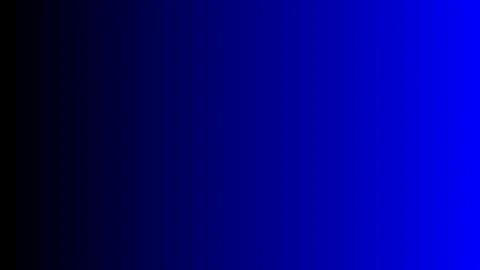

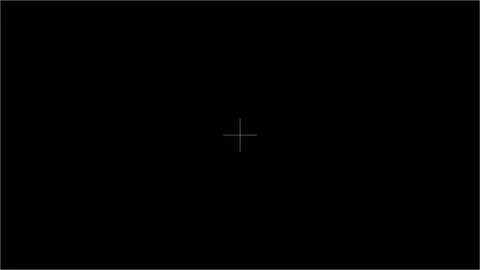

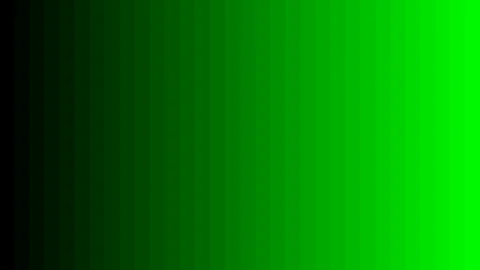

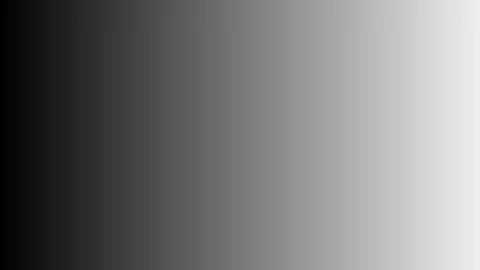

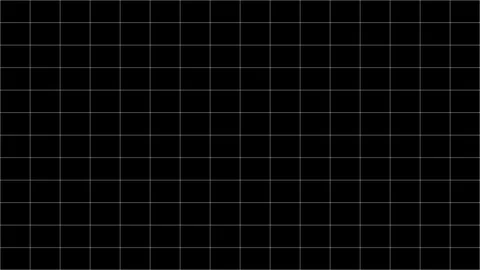

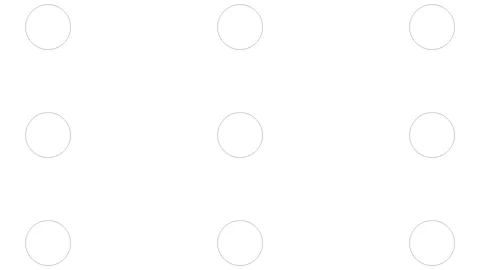

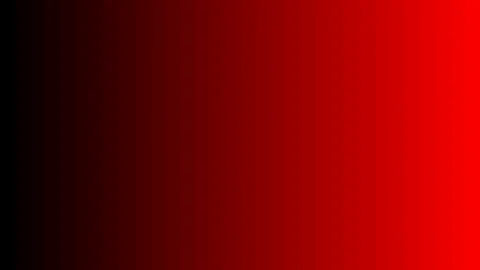

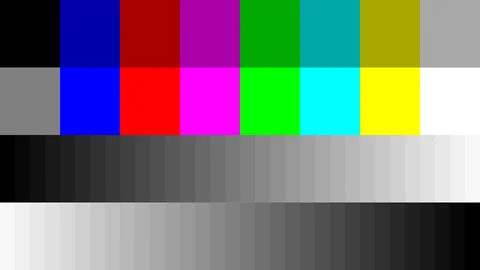

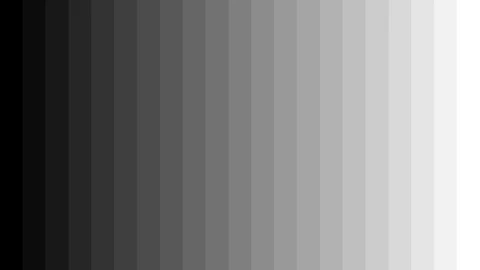

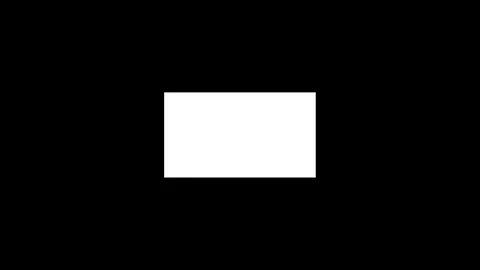

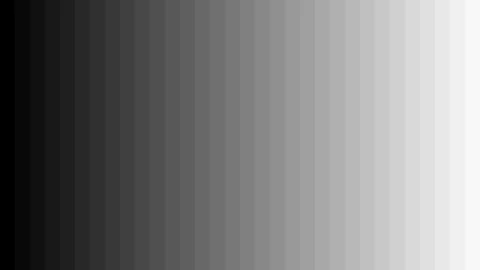

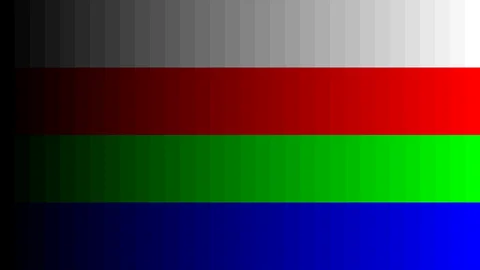

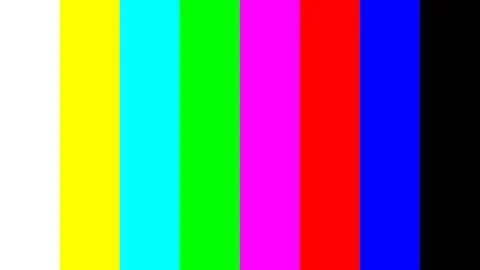

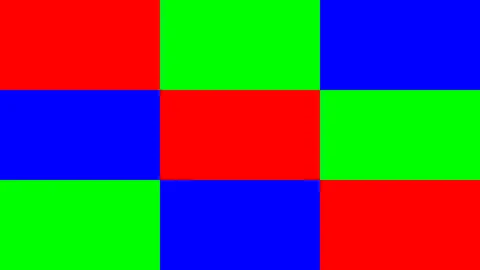

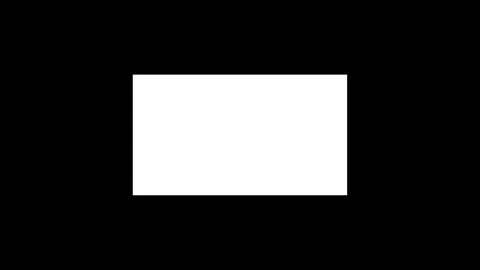

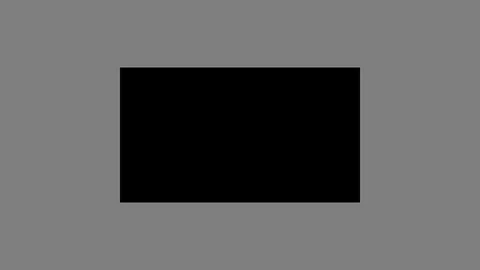

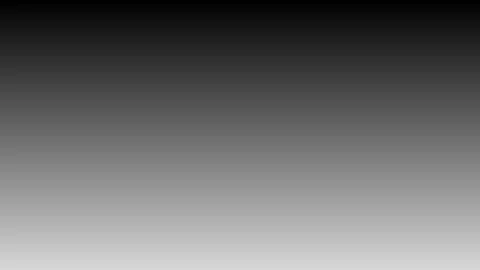

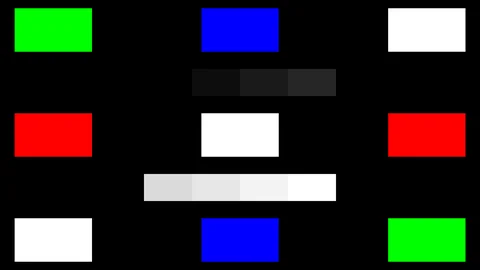

内置测试图一览
以下为本机内置测试图实拍预览（共 57 张，持续增加中）
丰富的伴音输出
7 路独立伴音通道，与 AV1、AV2、YPbPr、SCART、HDMI1、HDMI2、HDMI3 一一对应；采样率 48KHz，频率 0.1KHz–20KHz，步进 0.1KHz。
AG-681P vs 传统 DVD 信号源
还在用 DVD 播放机当测试信号源？看看专业设备带来的改变。
| 对比项 | AG-681P 综合信号源 | DVD 播放机 |
|---|---|---|
| 专业性 | ✓专为产线测试设计，8 路信号独立输出，内置算法生成专业测试图 | ✗消费级产品，仅 1 路输出，画质依赖碟片 |
| 测试工位 | ✓一台设备同时供应多个测试工位，各通道画面互不干扰 | ✗一个工位一台 DVD，占地大、管理乱 |
| HDMI 测试 | ✓3 路 HDMI，支持 4K2K、HDCP 1.4/2.2 校验、EDID / CEC 测试 | ✗无 HDCP 校验功能，无法做专业 HDMI 测试 |
| 可靠性 | ✓工业级设计，无机械磨损部件，可 7×24 小时连续运行 | ✗光头与碟片易磨损，长期使用故障率高 |
| 技术支持 | ✓原厂工程师直接支持，可按需求定制测试图与功能 | ✗无测试相关技术支持 |
应用场景
从电视主板到整机装配，从自动化测试到研发验证，一台设备覆盖显示产品测试全流程。

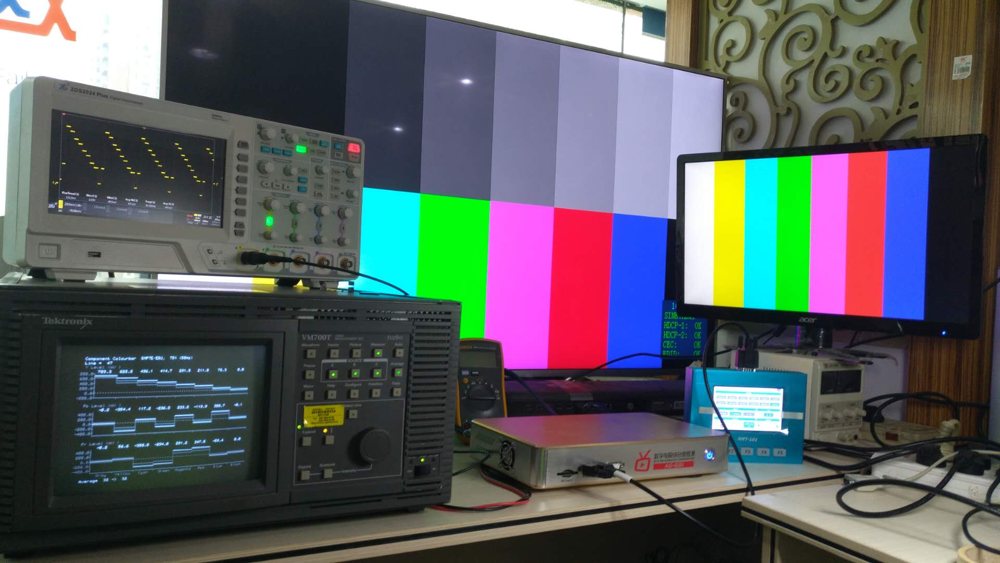

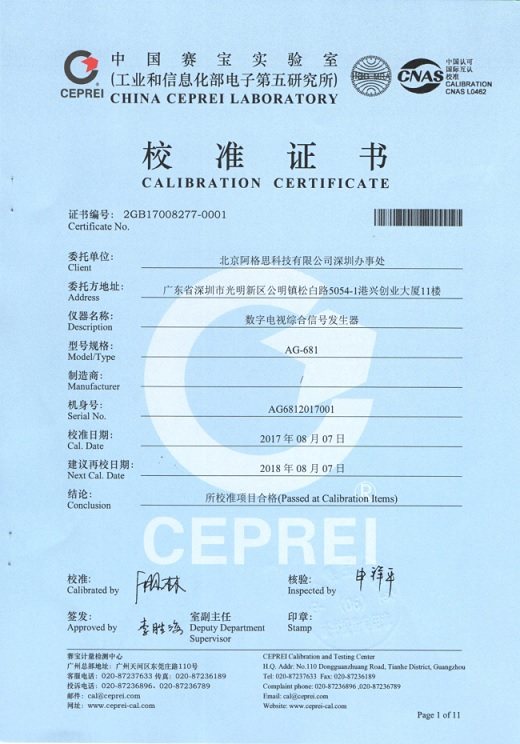

出厂严格校准
每台设备出厂前均按国家标准严格校准，确保输出信号的精度与一致性。
常见问题
关于 AG-681P 使用的常见疑问
- 设备随机附带 16G SD 卡，将测试图文件拷入 SD 卡指定目录；
- 在设备菜单中选择 SD 卡图片源，即可像内置测试图一样输出；
- 支持的图片格式与分辨率要求详见随机说明书。
- 每个通道均可独立开启自动播放功能；

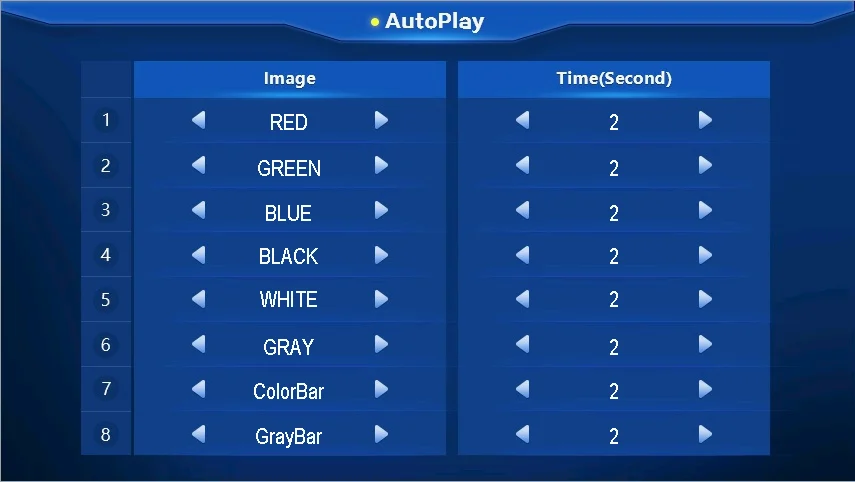

- 在自动播放设置界面中，自定义播放画面的顺序与每幅画面的停留时间；
- 设备按设定循环播放，特别适用于老化测试与多画面自动巡检。
- 可以。设备配有 RS232 串口，并提供配套通讯协议；
- 可与电脑或 FCT 自动化测试系统联机，远程切换信号通道、测试图与伴音；
- 通讯协议文档可向我司技术支持索取。
