AG-5119
V-by-One 信号发生器
16Lane V-by-One ｜ 4 通道 LVDS ｜ 99 组模组参数
AG-5119 是一款用于液晶屏、TCON 板测试的图像信号发生器，最多支持 16Lane V-by-One 信号输出，同时兼容 4 通道 LVDS 信号；可预存 99 组模组参数、每组最多播放 32 张测试图，支持 SD 卡外置图与 OLED 屏显，3.3~12V 可编程屏供电，输出接口具备过压、过流、欠压及空载四重保护。
产品特点
液晶屏与 TCON 板生产测试的经典机型
16Lane V-by-One 输出
1 / 2 / 4 / 8 / 16Lane 可选，Section 1 / 2 / 4 分屏，8bit / 10bit 位宽，最大分辨率 4096×4096，覆盖大尺寸电视屏与 TCON 板测试。
兼容 4 通道 LVDS
单 / 双 / 四通道 LVDS 输出，6bit / 8bit / 10bit，JEIDA / VESA 格式，点频 150 / 300 / 600MHz，一机兼顾两类接口。
可编程屏供电
3.3V~12V 电源输出可自行编程，最大 1.5A，电流测量精度 5mA；支持可设置的过压、欠压、过流、空载四重保护。
99 组参数 × 32 张图
SD 卡存储模组参数与测试图片，上电自动载入前次模组号；内置测试图加 SD 卡外置 BMP，每组参数最多播放 32 张。
多种操控方式
前面板 OLED 显示屏 + 4 个按键；标配 PS/2 数字小键盘，可选 PS/2 鼠标、红外遥控器（按键可学习）；USB 接口连接上位机。
时序控制 + EDID
上电、掉电时序 5mS~500mS 可调，精度 5mS；IIC 接口支持 EDID 下载、校验、学习，满足 TCON 板烧录与验证需求。
技术规格
详细电气与功能参数
| V-by-One 输出 | 1 / 2 / 4 / 8 / 16 LaneSection 1 / 2 / 48bit / 10bitJEIDA最大分辨率 4096×4096 |
|---|---|
| LVDS 输出 | 单 / 双 / 四通道Section 1 / 2 / 46bit / 8bit / 10bitJEIDA / VESA点频 150 / 300 / 600MHz最大分辨率 4096×4096 |
| 控制输出 | Dout1~Dout4、2D/3D、LR（3D 左右眼同步信号）、BL_EN、DBL_EN、PWM 背光调节信号，逻辑电平 0~3.3V；另含 2 通道功能引脚输入 |
| 电源输出 | T-CON 电源 LVDSVCC、背光电源 BLVCC：3.3V~12V 可编程输出，最大 1.5A，支持电流测试（测量精度 5mA）；支持可设置的过压、欠压、过流、空载保护（BLVCC 用于 TCON 自动测试系统，不可用于点屏测试） |
| EDID 功能 | IIC 接口，支持 EDID 下载、校验、学习 |
| 测试图 | 内置 24+ 张测试图；支持 SD 卡根目录 ExterImg 文件夹内的外置 BMP 图；每个模组参数最多播放 32 张测试图；支持自动 / 手动切换，自动切换时间间隔可编辑；支持 CustomRGB 自定义纯色图 |
| 存储 | SD 卡（FAT32，最大 8GB），存储模组参数文件与测试图片；可预存 99 组模组参数（编号 0~98），每次上电自动载入前次关电前的模组号 |
| 人机接口 | 前面板 OLED 显示屏 + 4 个按键（ESC / UP / DOWN / ENTER）；PS/2 数字小键盘（标配）或 PS/2 鼠标（选配），左键下一张、右键上一张、中键开关信号；红外遥控（选配，三个按键可学习设置）；USB 通信接口连接上位机 |
| 开关时序 | 控制项目：LVDSVCC、BLVCC、LVDS 或 V-by-One 信号、控制输出；间隔 5mS~500mS，精度 5mS |
| 整机规格 | 主机 400 × 280 × 65 mm（宽 × 深 × 高），约 2 kg；输入 AC220V 50/60Hz（AC200V~240V）；规格保证温度 +5℃~+35℃，湿度 20%~80%RH（无凝露） |
| 标准配置 | 主机、群创 & LG V-by-One 转接板、华星光电 V-by-One 转接板、LVDS 转接板、LVDS 线材、PS/2 数字小键盘、220V 电源线；可选配件：8G SD 卡、PS/2 鼠标、控制遥控器 |
接口说明
前后接口布局一览

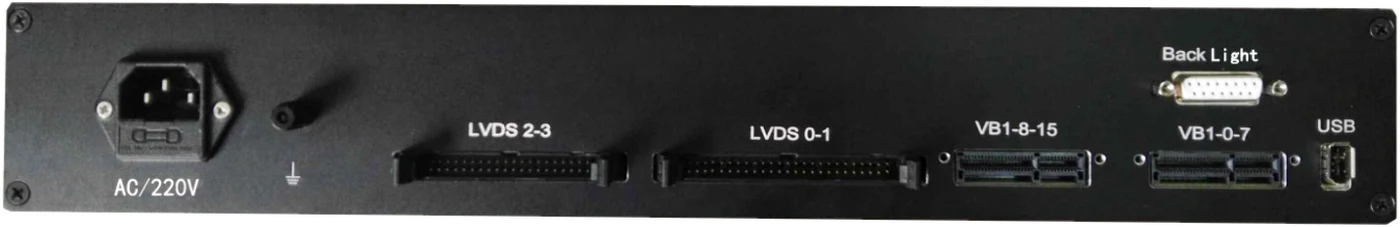

主机背板
信号输出 · 电源 · 通信接口
前面板布局
OLED 显示屏实时显示模组编号、分辨率、通道数、信号格式与供电电压；ESC / UP / DOWN / ENTER 四个按键完成参数选择与确认；PS/2 接口连接数字小键盘或鼠标，SD 卡插槽用于加载模组参数文件与测试图片；右侧电源开关带指示灯。

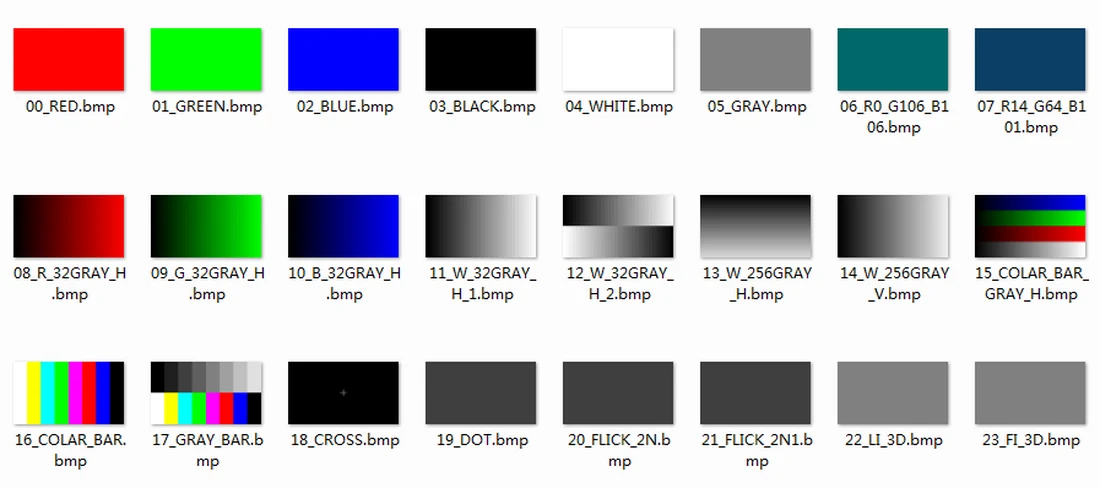

内置测试图
内置 24+ 张常用测试图，支持 SD 卡外置 BMP 与自定义纯色图
内置灰阶、彩条、纯色、棋盘格、窗口、点屏等 24 张常用测试图；外置测试图放入 SD 卡根目录「ExterImg」文件夹即可调用，每个模组参数最多编排 32 张测试图；支持自动播放（每张图切换间隔独立可编辑）与 CustomRGB 自定义纯色图，满足模组老化、画面检查等产线测试需求。
