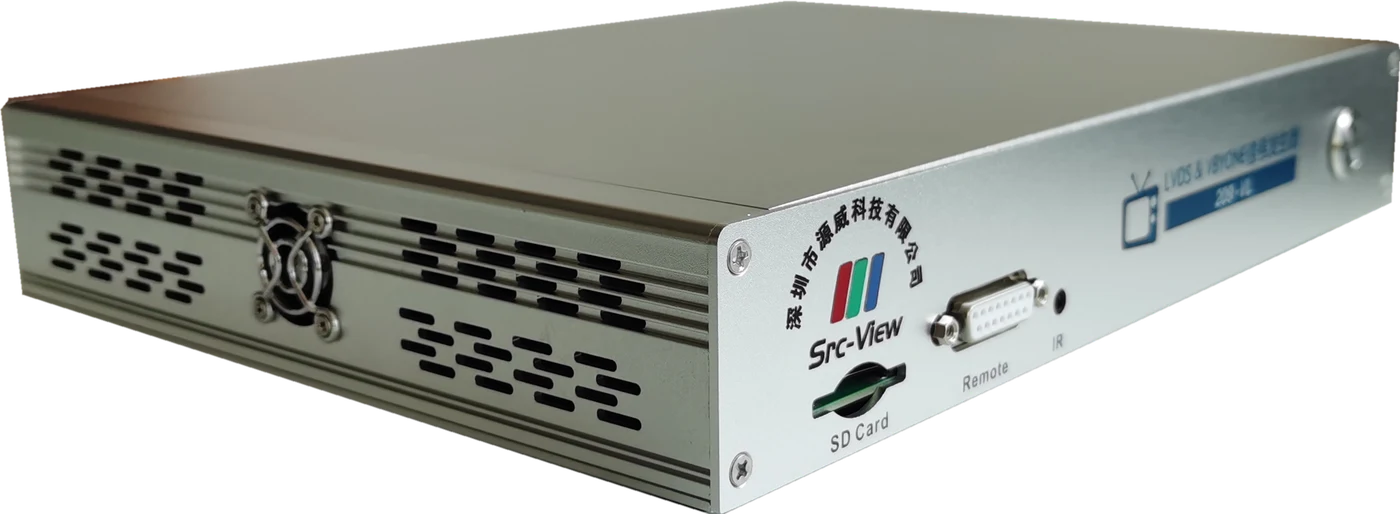

209-VL
V-by-One & LVDS 信号发生器
16Lane V-by-One · 4K@120Hz ｜ 4 通道 LVDS · 1080P@120Hz ｜ Flicker 调整
169-VL 升级款，专为电视液晶模组及 TCON 板生产测试而研发。新增 Flicker（VCOM）调整功能，标配分离式 RMT-20 操控盒；输出接口具备过压、过流、欠压及空载四重保护，测试全程仅需 3 个按键，简单易用、稳定可靠。
209-VL 产品特点
169-VL 升级款专业液晶模组点屏测试仪器 —— 新增调屏闪功能，操控更顺手
双接口高速输出
最高 16Lane V-by-One（3840×2160/120Hz）或 4 通道 LVDS（1920×1080/120Hz），一台仪器覆盖两大主流接口。
Flicker（VCOM）调整
支持 I2C 协议的 VCOM 电压调整，操控盒 +5 / -5 / +1 / -1 四键微调，OK 键一键写入屏 TCON 板存储器。
四重硬件保护
所有输出信号均配备保护电路，屏供电与背光电源支持可设置的过压、欠压、过流、空载保护，防止仪器与被测屏损坏。
分离式操控盒
标配 RMT-20 外接控制盒，与主机独立布局，方便产线现场摆放；频繁操作的按键采用百万级寿命机械按键。
丰富测试图库
内置 54+ 张常用测试图，SD 卡外置图数量不限；每个模组参数最多可播放 32 张，支持自动播放、每张图时间单独设置。
上电即用 & 治具联动
无需等待开机，可预存 99 组模组参数，换线换屏只切参数编号；RS-232 口支持治具行程开关，压下自动开信号、抬起自动关信号。
技术规格
详细电气与功能参数，满足产线各类点屏测试需求
| V-by-One 信号 | 1 / 2 / 4 / 8 / 16 Lane分屏 1 / 2 / 48bit / 10bitJEIDA最高 4096×2160@120Hz |
|---|---|
| LVDS 信号 | 单 / 双 / 四通道分屏 1 / 2 / 46 / 8 / 10bitJEIDA / VESA最高 1920×1080@120Hz |
| Flicker 调整 | 支持 I2C 协议的 VCOM 电压调整（需客户提供 VCOM 调整的 I2C 协议），VCOM 值可写入液晶屏非易失性存储器 |
| 控制信号 | 4 通道可设置逻辑电平输出（Dout1~Dout4、BL_ADJ(PWM)、BL_ONOFF，0~3.3V） |
| 电源信号 | T-CON 电源 LVDSVCC：电压 3.3V~13.5V 输出；电流最大 2.5A，支持电流测试（精度 5mA）；可设置过压 / 欠压 / 过流 / 空载保护 |
| 背光信号 | BL_VCC（背光电源）、BL_ADJ（背光调节）、BL_ONOFF（背光开关）；3.3V~12V / 最大 2.5A，同样支持电流测试与四重保护 |
| 开关时序 | 控制项目：LVDSVCC、BLVCC、LVDS 或 V-by-One 信号、控制输出；间隔 5mS~500mS，精度 5mS |
| 存储 | SD 卡（FAT32，最大 32GB，标配 16GB），存储模组参数文件与测试图片；最多 99 组模组参数，每组可播放 32 张测试图 |
| 整机规格 | 外形尺寸 350 × 350 × 180 mm（含包装）；重量约 3.6 kg（含包装）；供电 AC 220V（200~240V）50/60Hz；工作温度 0℃~+40℃ |
| 人机操作 | 分离式 RMT-20 操控盒（标配，DB15 线缆连接）；信号开关、上一张、下一张 3 键即可完成测试；另设 VCOM 调节与自动播放按键 |
| 标准附件 | RMT-20 操控盒、16GB SD 卡、国标电源线、DB15 线缆、LVDS 通用转板（8762-V1）、牛角 50 LVDS 线、51PIN / 41PIN V-by-One 转板及短线（更多转板线材可选配定制） |
接口说明
主机前面板、后面板与 RMT-20 操控盒布局一览

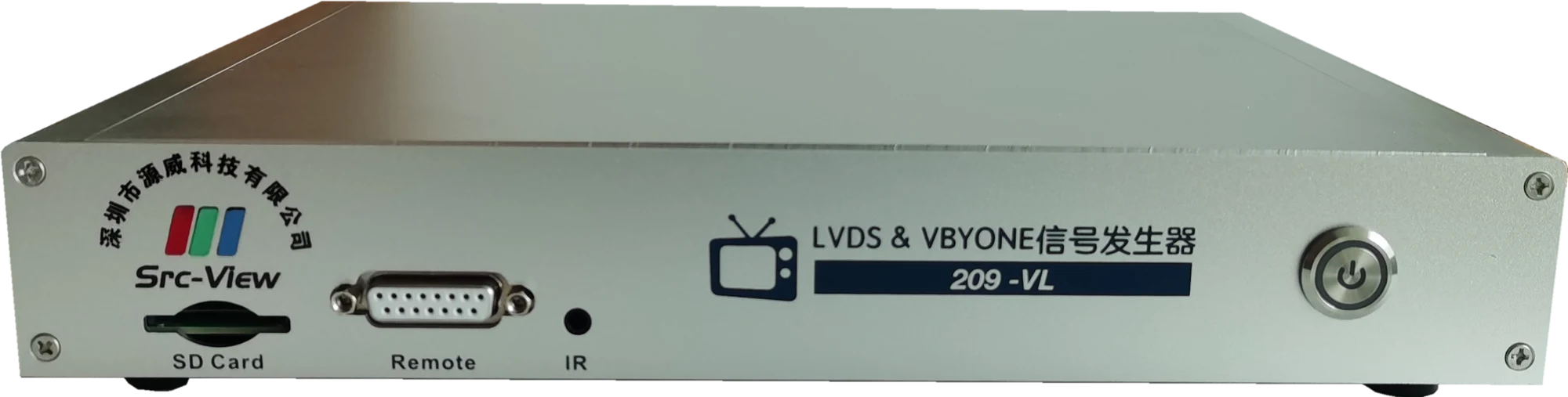

主机前面板
电源开关 · SD 卡 · 操控盒接口 · 红外接收

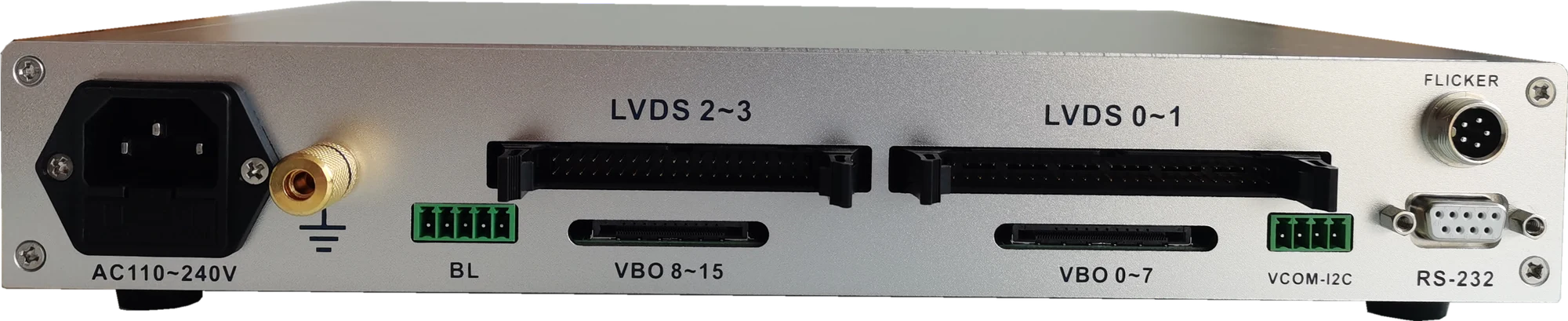

主机后面板
16Lane V-by-One + 4 通道 LVDS + Flicker 调整接口

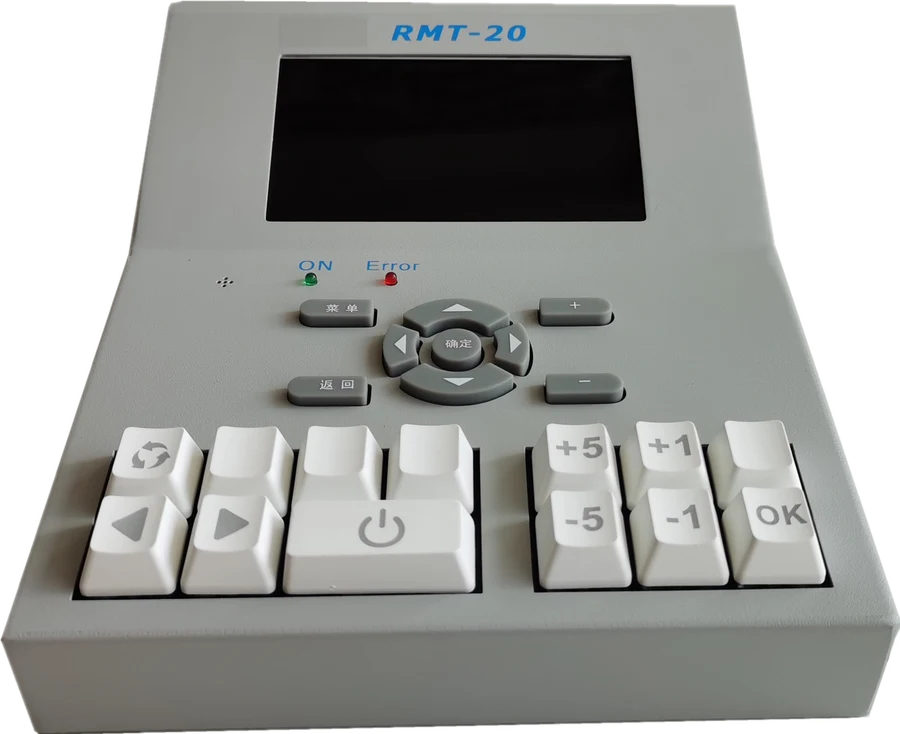

出厂标配：RMT-20 分离式操控盒
通过 DB15 线缆与主机连接，自带显示屏与参数菜单。「⏻」键控制信号开关，「◀」「▶」键切换测试图，另有自动播放开关；VCOM +5 / -5 / +1 / -1 四键微调屏闪，OK 键保存写入。频繁操作的按键全部采用百万级寿命机械按键，经久耐用。
操作简易说明
简单几步，快速完成点屏测试
209-VL 内置测试图
覆盖灰阶、彩条、棋盘、闪烁、串扰等产线常用检测画面
含 Flicker 调整图，上电即可调用
放入 SD 卡「BMP」文件夹即可
按需组合测试画面
每张图 0.5S~20S 单独设置
灰阶背景 + 垂直滚动条
内置测试图一览
以下为部分内置测试图缩略预览（共 54+ 张）
209-VL vs 电视主板点屏
液晶模组生产线点屏方案全方位对比 —— 专业仪器全面胜出
| 比较项 | 209-VL 专业信号发生器 | 普通电视主板 |
|---|---|---|
| 通用性 | ✓专为液晶模组产线点屏测试设计，兼容所有 LVDS 和 V-by-One 接口的液晶屏 | ✗一款电视板只能点配套屏，换玻璃就要换电视板 |
| 可靠性 | ✓所有接口信号均有保护电路，TCON 供电具备过压、欠压、过流、空载保护 | ✗无保护，易损坏 |
| 效率 | ✓上电即用，效率高 | ✗需等电视板完全开机，部分电视板开机很慢 |
| 操作性 | ✓信号开关、图片切换只需 3 个按键 | ✗需先用遥控器切到 U 盘通道，再遥控播放 U 盘图片 |
| 性价比 | ✓设计使用寿命 5~10 年，长期性价比更高 | ✗频繁损坏甚至报废，综合成本更高 |
| 特殊需求 | ✓自主研发，可按特殊屏检工艺要求提供改进服务 | ✗无法满足 |
| 行业趋势 | ✓各大品牌液晶模组厂家均使用专业仪器进行点屏测试 | — |
| 成功案例 | ✓创维、长虹、群创、友达、熊猫、京东方、华星光电 | — |
众多头部液晶模组厂商的共同选择
常见故障排查
点屏异常的快速定位方法
- 检查是否选用了正确的线缆；
- 检查是否选择了正确的电源参数和屏参；
- 打开输出信号观察 VCC 电源电流是否正常 —— 若电流很小或为 NCP，通常是线缆错误，也可能是电源参数错误。
- 检查线缆与时序参数是否正确，信号发生器分辨率是否与屏一致；
- LVDS 信号：检查 JEIDA / VESA 格式选择是否正确；
- 检查位宽选择：LVDS 每通道 5 对差分对（含时钟）为 8bit，6 对为 10bit；V-by-One 通常为 10bit；
- V-by-One 信号：检查 SECTION 参数（8lane：1SEC / 2SEC；16lane：1SEC / 2SEC / 4SEC）。
- 将「屏闪」参数切换到当前液晶模组对应的参数，并切到 Flicker 测试图；
- 按操控盒 +5 / -5 / +1 / -1 键调整 VCOM 值，观察屏闪变化；
- 调至最佳后按「OK」键将 VCOM 值写入屏 TCON 板存储器，显示「OK」即调整成功。
