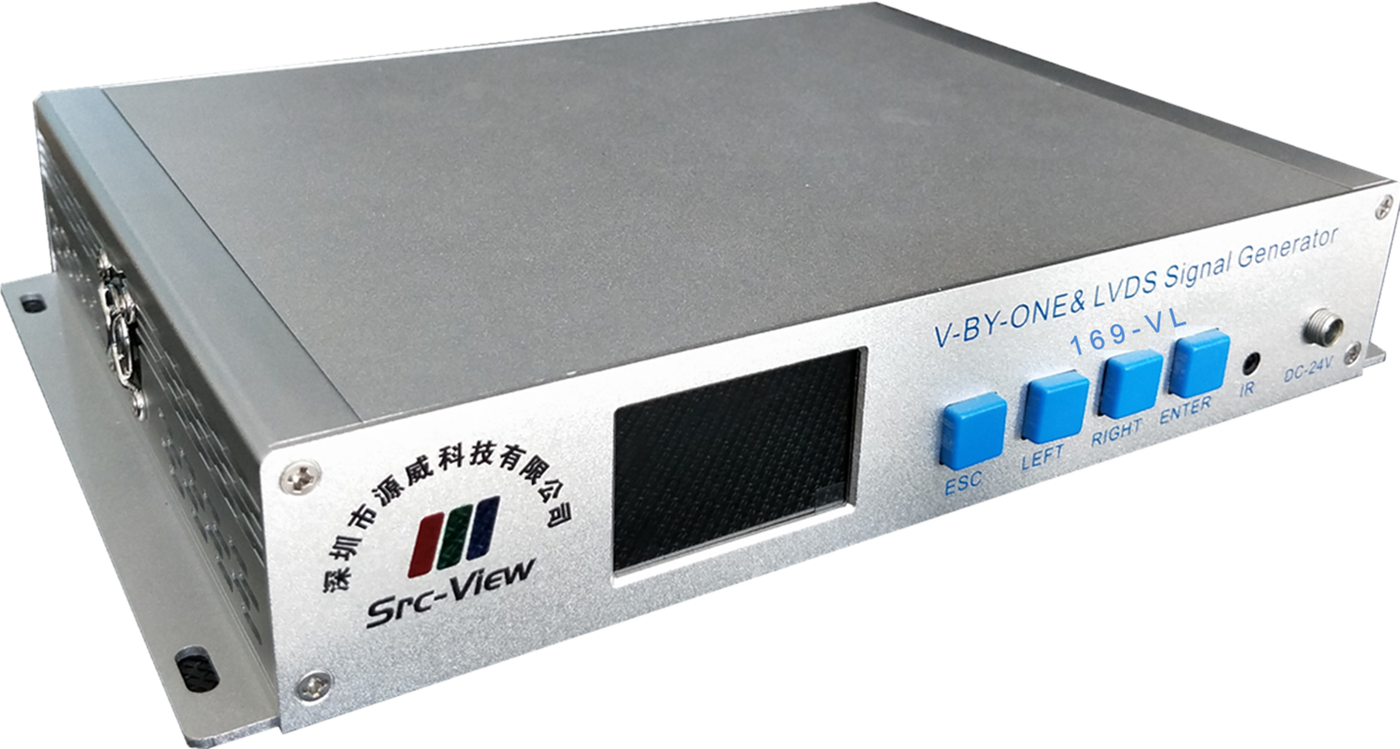

169-VL
V-by-One & LVDS 信号发生器
16Lane V-by-One · 4K@120Hz ｜ 4 通道 LVDS · 1080P@120Hz
专为电视液晶模组及 TCON 板生产测试而研发。输出接口具备过压、过流、欠压及空载四重保护，测试全程仅需 3 个按键，简单易用、稳定可靠。
169-VL 产品特点
专业液晶模组点屏测试仪器 —— 功能全面、保护完善、操作简便
双接口高速输出
最高 16Lane V-by-One（3840×2160/120Hz）或 4 通道 LVDS（1920×1080/120Hz），一台仪器覆盖两大主流接口。
四重硬件保护
所有输出信号均配备保护电路，屏供电电源支持可设置的过压、欠压、过流、空载保护，防止仪器与被测屏损坏。
丰富测试图库
内置 48+ 张常用测试图（含 3 种动态滚动画面），SD 卡外置图数量不限，每个模组参数最多可选 16 张。
上电即用
无需等待开机，上电即进入测试状态；可预存 99 组模组参数，换线换屏只需切换参数编号。
三种操控方式
支持遥控器（选配）、数字小键盘（默认）、鼠标（选配）三种操控模块，信号开关与切图仅需 3 个按键。
治具联动 & 自动播放
支持治具行程开关：压下自动开信号、抬起自动关信号；测试画面可自动切换，每张图播放时间独立设置。
技术规格
详细电气与功能参数，满足产线各类点屏测试需求
| V-by-One 信号 | 1 / 2 / 4 / 8 / 16 Lane分屏 1 / 2 / 48bit / 10bitJEIDA |
|---|---|
| LVDS 信号 | 单 / 双 / 四通道分屏 1 / 2 / 46 / 8 / 10bitJEIDA / VESA支持一拖二（同接两块 LVDS 屏） |
| 控制信号 | 4 通道可设置逻辑电平输出（Dout1~Dout4、BL_ADJ(PWM)、BL_ONOFF，0~3.3V） |
| 电源信号 | 电压 3.3V~12V 输出；电流最大 2.5A，支持电流测试（精度 5mA）；可设置过压 / 欠压 / 过流 / 空载保护 |
| 背光信号 | BL_VCC（背光电源）、BL_ADJ（背光调节）、BL_ONOFF（背光开关）；3.3V~12V / 最大 2.5A，同样支持电流测试与四重保护 |
| 开关时序 | 控制项目：LVDS VCC、BL VCC、LVDS 或 V-by-One 信号、控制输出；间隔 5mS~500mS，精度 5mS |
| 存储 | 内置 SD 卡（FAT32，最大 32GB），存储模组参数文件与测试图片；最多 99 组模组参数 |
| 整机规格 | 外形尺寸 275 × 180 × 50 mm；重量约 1.08 kg；供电 DC 24V；工作温度 0℃~+40℃ |
| 人机操作 | 遥控器（选配）/ 数字小键盘（默认）/ 鼠标（选配）；只需 3 个操作按键：信号开关、下一张、上一张 |
接口说明
前面板操作区与后面板信号输出区布局一览

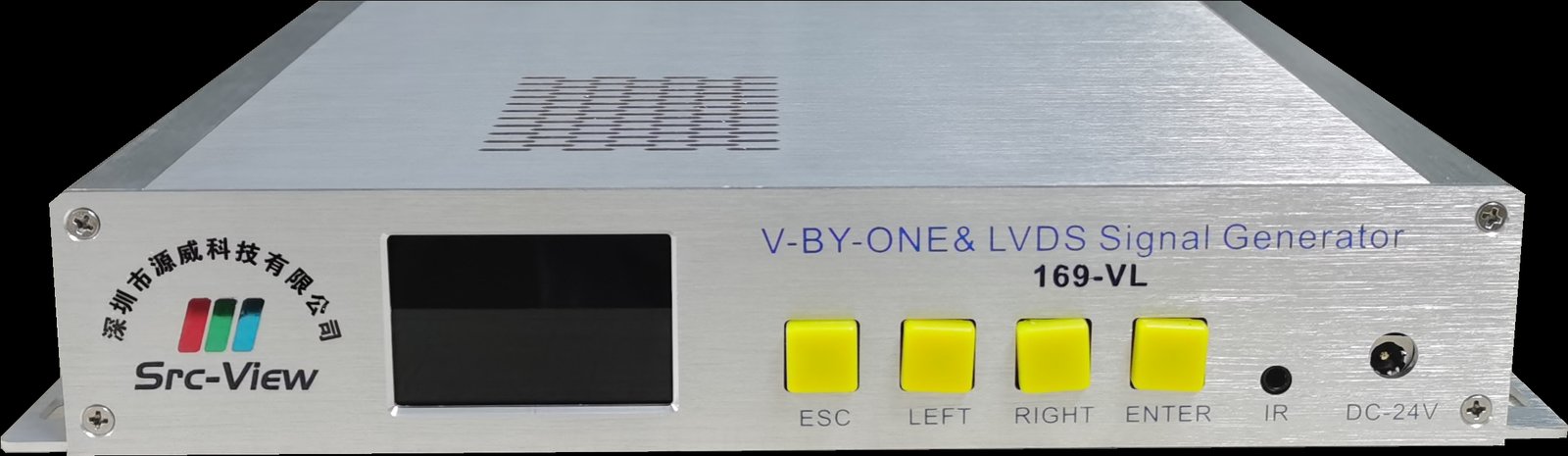

前面板
显示屏 · 操作按键 · 红外遥控 · 电源输入

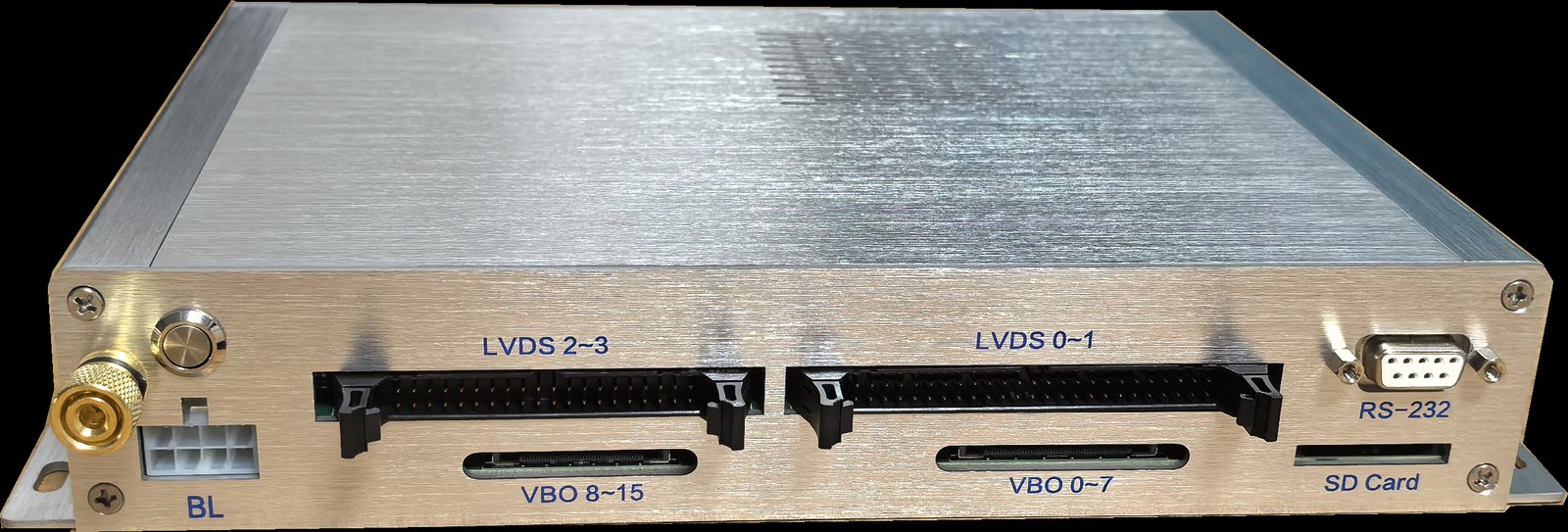

后面板 · 标准版
16Lane V-by-One + 4 通道 LVDS

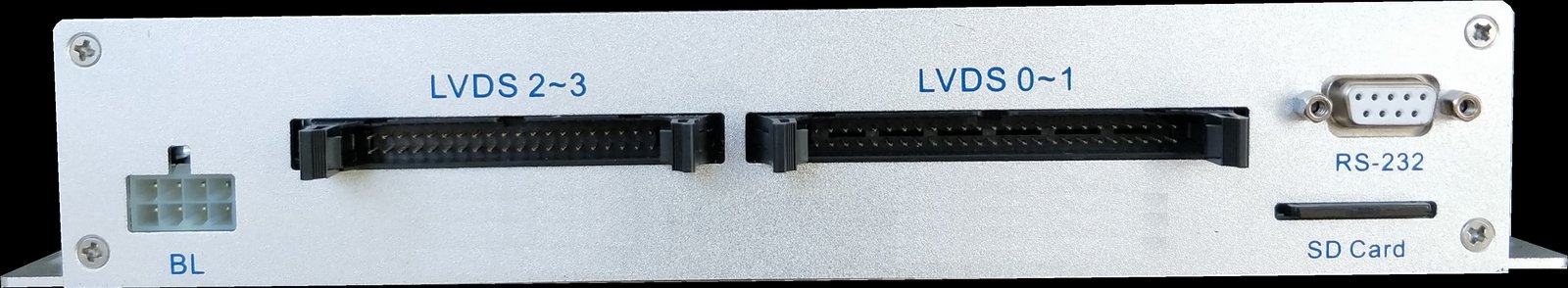

后面板 · LVDS 版
4 通道 LVDS（无 V-by-One 接口）

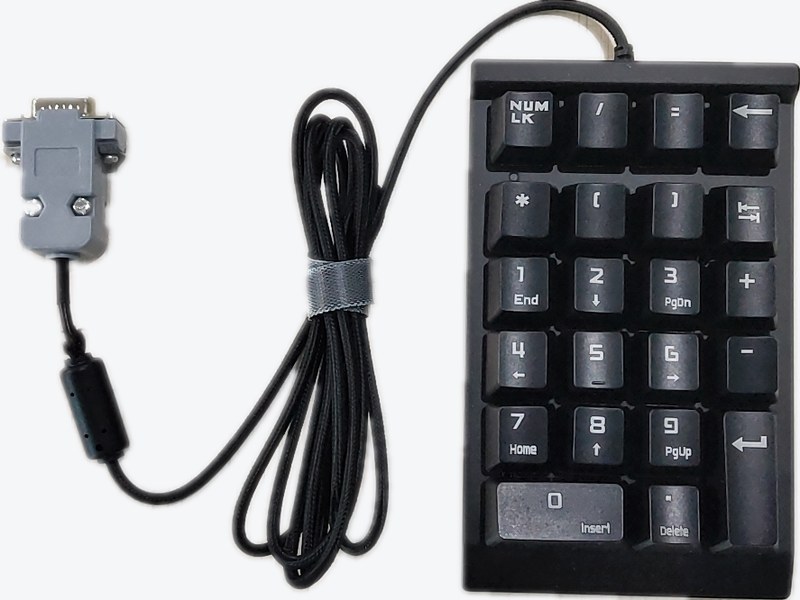

出厂标配：数字小键盘
通过 RS-232 控制口连接，“0”和“.”切换测试图，Enter 键控制信号开关；亦可按需选配遥控器或鼠标操控，还可连接电脑配合上位机软件编辑模组参数。
操作简易说明
简单几步，快速完成点屏测试
169-VL 内置测试图
覆盖灰阶、彩条、棋盘、闪烁、串扰等产线常用检测画面
含 3 种动态滚动画面，上电即可调用
放入 SD 卡「测试图」文件夹即可
按需组合测试画面
每张图播放时间可单独设置
灰阶背景 + 垂直滚动条
内置测试图一览
以下为部分内置测试图缩略预览
169-VL vs 电视主板点屏
液晶模组生产线点屏方案全方位对比 —— 专业仪器全面胜出
| 比较项 | 169-VL 专业信号发生器 | 普通电视主板 |
|---|---|---|
| 通用性 | ✓专为液晶模组产线点屏测试设计，兼容所有 LVDS 和 V-by-One 接口的液晶屏 | ✗一款电视板只能点配套屏，换玻璃就要换电视板 |
| 可靠性 | ✓所有接口信号均有保护电路，TCON 供电具备过压、欠压、过流、空载保护 | ✗无保护，易损坏 |
| 效率 | ✓上电即用，效率高 | ✗需等电视板完全开机，部分电视板开机很慢 |
| 操作性 | ✓信号开关、图片切换只需 3 个按键 | ✗需先用遥控器切到 U 盘通道，再遥控播放 U 盘图片 |
| 性价比 | ✓设计使用寿命 5~10 年，长期性价比更高 | ✗频繁损坏甚至报废，综合成本更高 |
| 特殊需求 | ✓自主研发，可按特殊屏检工艺要求提供改进服务 | ✗无法满足 |
| 行业趋势 | ✓各大品牌液晶模组厂家均使用专业仪器进行点屏测试 | — |
| 成功案例 | ✓创维、长虹、群创、友达、熊猫、京东方、华星光电 | — |
众多头部液晶模组厂商的共同选择
常见故障排查
点屏异常的快速定位方法
- 检查是否选用了正确的线缆；
- 检查是否选择了正确的电源参数和时序参数；
- 打开输出信号观察 VCC 电源电流是否正常 —— 若电流很小或为 NCP，通常是线缆错误，也可能是电源参数错误。
- 检查线缆与时序参数是否正确，信号发生器分辨率是否与屏一致；
- LVDS 信号：检查 JEIDA / VESA 格式选择是否正确；
- 检查位宽选择：LVDS 每通道 5 对差分对（含时钟）为 8bit，6 对为 10bit；V-by-One 通常为 10bit；
- V-by-One 信号：检查 SECTION 参数（8lane：1SEC / 2SEC；16lane：1SEC / 2SEC / 4SEC）。
- 方式一：定制线材—— 按液晶模组接口定义定制专用线材，直接连接；
- 方式二：定制转板—— 使用定制转接板搭配液晶模组原装线材；
- 两种方式均为耗材方案，可根据产线实际情况向我司咨询定制。
